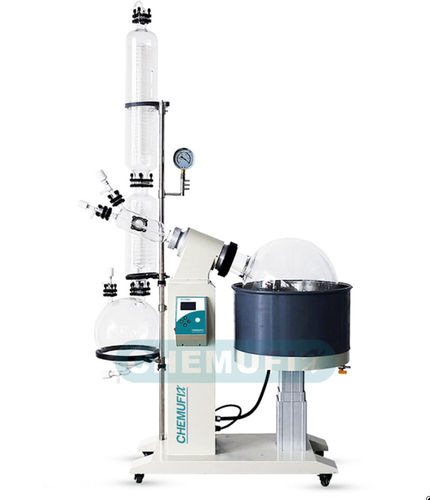

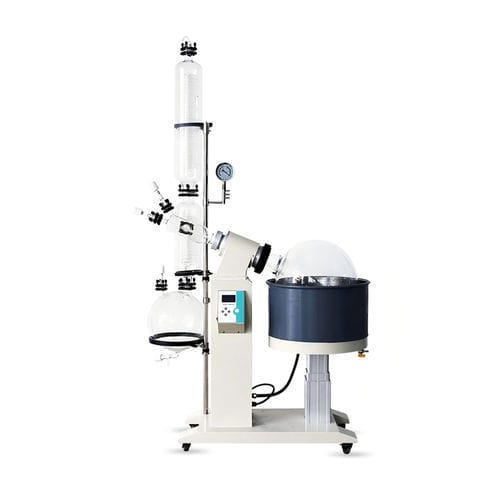

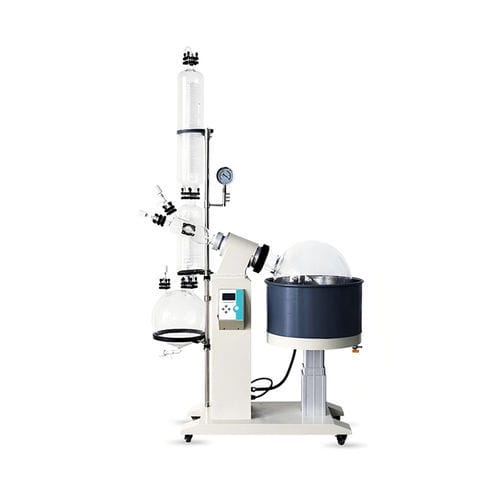

Évaporateur sous vide RE-LA-50

rotatifde laboratoirepour concentration d'échantillon

Présentation du produit
La série RE-LA d'évaporateurs rotatifs est conçue pour des ballons d'évaporation de grande capacité et de grand diamètre, augmentant la surface et l'efficacité d'évaporation. Elle intègre un bain d'eau sous vide en acier inoxydable (option bain d'huile) avec chauffage périphérique rotatif pour améliorer l'évaporation et la diffusion de la solution. Le système convient aux laboratoires biologiques, pharmaceutiques, chimiques et agroalimentaires ainsi qu'à la production à petite échelle. Le modèle RE-LA-50 (50 L) est particulièrement adapté à l'extraction d'huiles lourdes.

Caractéristiques

• Configuration antidéflagrante en option
• Joint tournant double en PTFE et caoutchouc fluoré (breveté) pour une haute étanchéité sous vide
• Commande moteur par variation de fréquence importée et régulation numérique de la température pour un contrôle précis
• Vanne de commutation de vide pour collecte continue sans interrompre la distillation sous vide
• Levage électrique du bain eau/huile ; option assistance de levage manuel disponible
• Vanne de vidange en PTFE — résistante à la corrosion et sans contamination
• Jeu de verrerie de rechange en option

Données techniques (résumé)

• Modèles : RE-LA-5 / RE-LA-10 / RE-LA-20 / RE-LA-50
• Capacité du ballon rotatif : 5 L / 10 L / 20 L / 50 L
• Diamètre de bride : Φ50 mm / Φ95 mm / Φ95 mm / Φ125 mm
• Capacité du ballon collecteur : 3 L / 5 L / 10 L / 20 L
• Vitesse de rotation : RE-LA-5 10–140 tr/min ; RE-LA-10/20 10–130 tr/min ; RE-LA-50 10–110 tr/min (variation de fréquence)
• Puissance moteur rotatif : 40 W / 90 W / 120 W / 120 W
• Tube de condensation : double serpentin vertical (petits modèles) ; circuit principal+auxiliaire à trois circuits haute efficacité (grands modèles)
• Plage de température du bain : bain d'eau ambiante–99°C ; option bain d'huile ambiante–180°C
• Vide : env. 399,9 Pa (inférieur à 3 mmHg)
• Capacité d'évaporation (eau/alcool) : RE-LA-5 ≥2 L/h / ≥4 L/h ; RE-LA-10 ≥3,2 L/h / ≥6,5 L/h ; RE-LA-20 ≥5 L/h / ≥11 L/h ; RE-LA-50 ≥9 L/h / ≥19 L/h
• Course de levage : RE-LA-5 0–150 mm ; RE-LA-10 0–160 mm ; RE-LA-20 0–190 mm ; RE-LA-50 0–230 mm
• Alimentation : RE-LA-5/10/20 220–240V/50Hz ; RE-LA-50 380V/50Hz (selon modèle)
• Puissance totale : RE-LA-5 2,2 kW ; RE-LA-10 4,8 kW ; RE-LA-20 6,3 kW ; RE-LA-50 8,3 kW
• Dimensions (mm) : RE-LA-5 765×400×1070 ; RE-LA-10 920×550×1700 ; RE-LA-20 1250×600×2100 ; RE-LA-50 1320×770×2340

Spécifications techniques

• Modèle : RE-LA-50
• Capacité du ballon rotatif : 50 L
• Capacité du ballon collecteur : 20 L
• Diamètre de bride : Φ125 mm
• Vitesse de rotation : 10–110 tr/min (variation de fréquence sans paliers)
• Capacité d'évaporation (eau) : ≥9 L/h (typique)
• Capacité d'évaporation (alcool) : ≥19 L/h (typique)
• Plage de température : ambiante–99°C (eau) ; ambiante–180°C (option huile)
• Vide atteignable : env. 399,9 Pa (inférieur à 3 mmHg)
• Course de levage : 0–230 mm ; mode de levage : électrique (options électrique & manuel)
• Alimentation : 380V/50Hz (selon modèle)
• Puissance totale : env. 8,3 kW
• Construction : bain d'eau en acier inoxydable (option bain d'huile), vanne de vidange en PTFE, joint tournant double PTFE/caoutchouc fluoré
