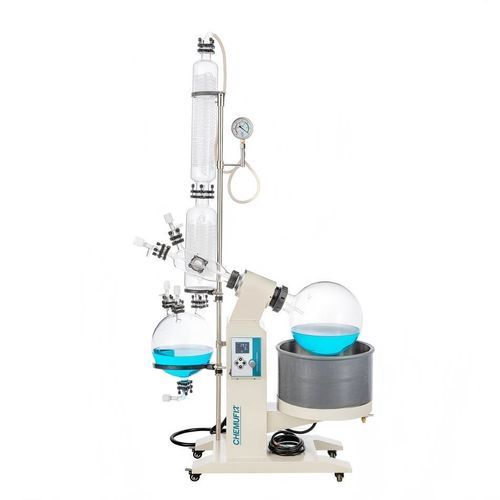

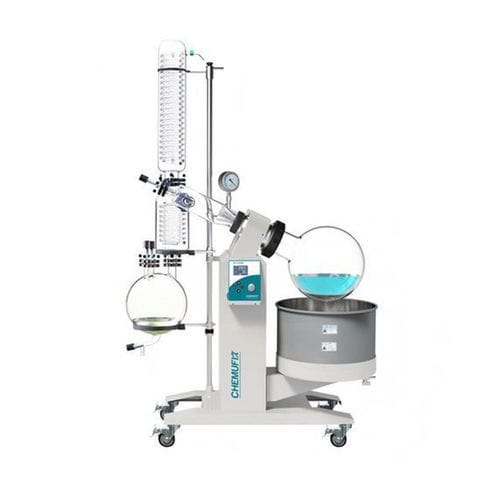

Évaporateur sous vide RE-LA-10

rotatifde laboratoirepour concentration d'échantillon

Description courte
Évaporateur rotatif 10 L RE-LA-10 avec levage électrique et affichage LCD de la température. Équipé d'un joint rotatif double PTFE/élastomère fluoré et d'une vanne de vidange en PTFE. Conçu pour laboratoire et petites productions, y compris les procédés d'extraction d'huiles. Compatible avec refroidisseurs et pompes à vide pour solutions clés en main.

Présentation du produit
La série RE-LA est destinée aux laboratoires et à la production pilote. Flacon d'évaporation de grand diamètre et bain sous vide chauffé (eau ou huile) pour améliorer l'évaporation et le transfert de matière. Le système peut être configuré avec des pompes à vide (membrane ou basse température), des refroidisseurs et des circulateurs thermostatés pour former une solution complète. Variantes antidéflagrantes (RE-LA-10EX) disponibles pour environnements dangereux.

Caractéristiques

• Configuration antidéflagrante optionnelle (RE-LA-10EX).
• Joint rotatif double (PTFE + élastomère fluoré) — conception brevetée pour une excellente étanchéité sous vide.
• Moteur à commande de fréquence pour une vitesse stable et un contrôle précis.
• Vanne de commutation du vide permettant la collecte continue sans briser le vide du système.
• Bain standard à eau ; bain à huile en option. Levage électrique (motorisé) avec option d'assistance manuelle pour une utilisation ergonomique.
• Vanne de vidange en PTFE pour résistance à la corrosion et vidange sans contamination.
• Jeux de verrerie additionnels et accessoires disponibles en option.

Données techniques

• Modèle : RE-LA-10 (RE-LA-10EX = variante antidéflagrante)
• Marque / Fabricant : Labfreez Instruments
• Alimentation : 220V / 50Hz
• Puissance totale : 3100 W (chauffage 3000 W)
• Moteur rotatif : 60 W
• Moteur de levage : 40 W ; course de levage 190 mm
• Puissance de chauffage : 3000 W (bain eau ou huile optionnel)
• Vitesse de rotation : 0–120 tr/min
• Flacon rotatif : 10 L, Φ280 mm, bride Φ95
• Flacon collecteur : 5 L, Φ230 mm ; orifices supérieurs : bride Φ60 ; bride Φ35 ×2 ; orifice inférieur : bride Φ50
• Contrôle de température : ambiante à 180°C ; précision ±1°C ; affichage LCD
• Vide : vide ultime 0,095 MPa ; prise de vide Φ60 mm (OD 10 mm)
• Surface du condenseur : 0,51 m² (principal 0,33 + auxiliaire 0,18) ; condenseur principal Φ120×620H mm ; auxiliaire Φ135×475H mm
• Orifices du flacon trois voies : gauche Φ35 ; supérieur Φ35 ; côté Φ60 ; droit Φ60
• Port multifonction : bride Φ35 avec vanne verre + PTFE ; buse d'alimentation (jonction pagode) OD 12 mm
• Vanne de vidange : bride Φ50 ; buse de vidange OD 20 mm (PTFE)
• Taille du bain (mm) : Φ350 × 220H ; capacité du bain : env. 21 L
• Dimensions machine (L×P×H) : 1130 × 470 × 1940 mm
• Distance au sol : 210 mm
• Poids net : 64 kg ; Poids brut : 101 kg ; Volume d'emballage : 0,61 m³
