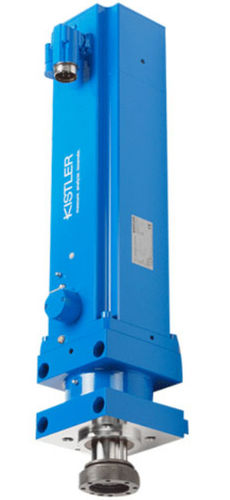

Module d'assemblage avec capteur de force intégré 2151B series

servocommandé

Présentation
Le module d'assemblage NC NCFH Type 2151B (deux tailles disponibles) intègre un capteur de force piézoélectrique avec amplificateur de charge et un codeur absolu de déplacement. Conçu pour les processus d'assemblage et de jointure surveillés en force‑déplacement, il couvre des forces nominales de 1 à 60 kN et convient aux applications à encombrement réduit et à fortes exigences dynamiques.

Principales caractéristiques / avantages

• Grande dynamique : vitesse jusqu'à 700 mm/s
• Deux tailles couvrant la plage de mesure 1 … 60 kN
• Conception compacte sans courroie
• Compensation active de la compression du processus pour un positionnement précis
• Codeur absolu intégré (pas d'homing requis)
• Entretien réduit

Description
Le boîtier regroupe le capteur de déplacement, le codeur absolu intégré, le capteur de force piézoélectrique tension/compression et l'amplificateur de charge. Les forces appliquées génèrent une charge électrique proportionnelle dans l'élément piézo, convertie en signal de tension analogique par l'amplificateur. L'entraînement est assuré par un servomoteur AC à arbre creux à commutation électronique, piloté par un servo‑amplificateur garantissant une vitesse constante indépendante de la charge. Les fonctions standard prises en charge comprennent le pressage en bloc, le pressage en position, le pressage commandé en retour de force et le positionnement intermédiaire. Le module NCFH Type 2151B peut être utilisé avec les servo‑amplificateurs IndraDrive en combinaison avec maXYmos NC Type 5847 ; la communication IndraDrive ↔ maXYmos NC s'effectue en temps réel via SERCOS III. Des interfaces esclaves de bus de terrain sont disponibles à bord (PROFIBUS, PROFINET, EtherNet/IP, EtherCAT). Les données qualité peuvent être transmises via Ethernet ; visualisation via VNC et sauvegarde des données sont prises en charge.

Caractéristiques / spécifications techniques

• Modèle : NCFH, Type 2151B
• Plage de forces nominales/mesure : 1 … 60 kN (couverture par deux tailles, variantes multiples)
• Tailles / courses : taille 1 — 200 mm ; taille 2 — 400 mm (exemples)
• Principe de mesure : capteur de force piézoélectrique intégré avec amplificateur de charge
• Mesure de déplacement : capteur de déplacement intégré avec codeur absolu
• Entraînement : servomoteur AC à arbre creux à commutation électronique (piloté par servo‑amplificateur)
• Vitesse max. : jusqu'à 700 mm/s
• Fonctions standard : pressage en bloc, pressage en position, pressage contrôlé par retour de force, positionnement intermédiaire
• Compensation : compensation active de la compression du processus
• Interfaces / intégration : IndraDrive + maXYmos NC (Type 5847) ; SERCOS III en temps réel ; interfaces bus de terrain onboard (PROFIBUS, PROFINET, EtherNet/IP, EtherCAT)
• Données / supervision : transmission des données qualité via Ethernet ; visualisation via VNC ; sauvegarde des données
• Conception / maintenance : compacte, sans courroie, entretien réduit
