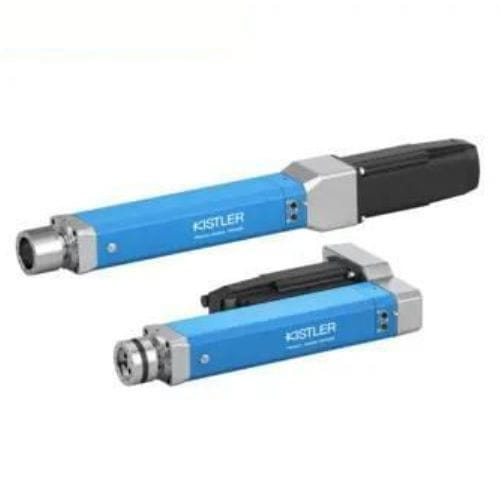

Module d'assemblage avec capteur de force intégré 2164A series

servocommandé

Présentation
Le module de jonction NC NCFx Pro Type 2164A présente une conception compacte réduisant la distance entre centres et l'espace d'installation, ce qui facilite l'intégration dans des concepts machine existants. Le capteur de force est monté directement sur la tige (ram) pour une mesure directe de la force et est disponible en version jauge de contrainte (strain gauge) ou capteur piézoélectrique. La communication numérique entre le servo-amplificateur et le système de surveillance de processus maXYmos NC (Type 5847C) s'effectue via EtherCAT. L'intégration plug-and-play avec maXYmos NC permet l'identification automatique du module de jonction et le transfert automatique des valeurs capteur et d'étalonnage pour paramétrer le servo-amplificateur. Les valeurs mesurées sont transmises sans interférences via télémétrie. L'interface Ethernet prend en charge le transfert de données qualité via différents protocoles, la visualisation via VNC et les sauvegardes de données.

Principales caractéristiques / avantages

• Capteur de force monté sur la tige : jauge de contrainte ou piézoélectrique avec télémétrie pour une haute précision de mesure
• Capacité de surcharge : +20% de la force nominale en compression
• Adapté aux applications en compression et en traction
• Vitesse de déplacement élevée pour des temps de cycle courts
• Variantes piézoélectriques avec large plage de mesure et sept plages de force prédéfinies

Applications

• Rivetage
• Clinching
• Pressage de roulements, axes et composants électroniques
• Flangeage
• Rolling
• Collage (bonding)
• Sertissage (crimping)
• Frittage
• Création de clips et connexions emboîtables
• Applications de caulking
• Procédés d'essai tels que les tests de ressorts

Interfaces et intégration

• Communication numérique via EtherCAT entre servo-amplificateur et maXYmos NC (Type 5847C)
• Identification plug-and-play avec transfert automatique des valeurs capteur et d'étalonnage
• Télémétrie pour une transmission des valeurs mesurées sans interférence et précise
• Interface Ethernet pour transfert de données qualité via divers protocoles, visualisation VNC et sauvegarde

Caractéristiques techniques

• Série : NCFx Pro
• Type / modèle : 2164A
• Module de jonction électromécanique compact réduisant la distance entre centres et l'espace d'installation
• Position du capteur : monté sur la tige (ram) pour mesure directe de la force
• Technologies capteur : jauge de contrainte ou piézoélectrique (montage sur ram)
• Exemples de plages de force : 1,5 kN, 2 kN, 5 kN, 10 kN, 20 kN, 30 kN, 60 kN, 100 kN
• Exemples de courses : 100 mm, 200 mm, 400 mm
• Capacité de surcharge : +20% de la force nominale (compression)
• Adapté aux applications en compression et traction
• Vitesse de déplacement élevée pour temps de cycle courts
• Télémétrie pour transmission précise des valeurs mesurées
• Communication numérique EtherCAT et paramétrage automatique du servo-amplificateur via intégration maXYmos NC
• Interface Ethernet pour transfert de données qualité basé sur protocoles, visualisation VNC et sauvegardes
• Variantes disponibles : frein de maintien en option et configurations presse servo droite ou inclinée
