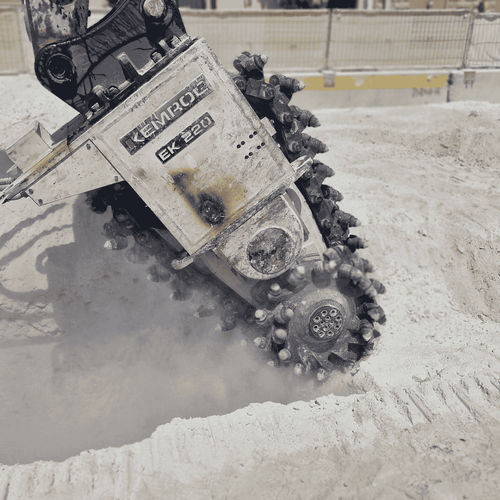

Fraise de havage hydraulique pour excavatrice EK 220

à tambour

Présentation
Le coupe-chaîne EK 220 pour excavatrices lourdes représente le sommet de la gamme EK, conçu pour des opérations d'excavation où la résistance du sol, la charge de l'outil et les contraintes structurelles déterminent la faisabilité. Basé sur le principe breveté KEMROC de coupe continue par chaîne, l'EK 220 s'adresse aux applications dépassant la plage d'utilisation des outils d'excavation lourds conventionnels.

Principaux avantages

• Avec 59 500 Nm à 400 bar, l'EK 220 offre un couple nettement supérieur aux modèles milieu de gamme pour les découpes continues exigeantes.
• Puissance nominale de 220 kW assurant la compatibilité avec les systèmes hydrauliques des grandes excavatrices tout en respectant les marges de sécurité mécanique.
• Force de coupe de 120 kN permettant un engagement stable dans des roches très résistantes et des matériaux renforcés sans recourir aux méthodes d'impact.

Contexte d'application
Adapté aux pelles de 50–70 t, l'EK 220 est choisi pour des chantiers nécessitant une excavation continue et structurelle plutôt que des cassages intermittents. Le principe de coupe continue permet un retrait contrôlé de matériau lorsque la résistance reste élevée de façon soutenue. L'EK 220 est certifié pour des conditions de sol atteignant 140 MPa en compression uniaxiale.

Pourquoi choisir EK 220 ?

• Conçu pour les niveaux de résistance les plus élevés : priorité au couple disponible et à l'intégrité structurelle plutôt qu'à la vitesse de coupe.
• Associe les plates-formes d'excavatrices lourdes pour fonctionner dans l'enveloppe de performance hydraulique de ces engins.
• La coupe continue réduit les chocs par rapport aux outils à impact, permettant un enlèvement prévisible des matériaux durs ou renforcés.

Principales caractéristiques et avantages techniques (résumé)

• Couple maximal : 59 500 Nm (à 400 bar).
• Force de coupe maximale : 120 kN.
• Configuration hydraulique pour fonctionnement continu sous charges extrêmes — débit recommandé 550 l/min, maximum 650 l/min.
• Chaîne et configuration de dents renforcées pour durabilité et stabilité de coupe (boîte de dents PH 38 HD ; 44 dents tambour ; 58 dents chaîne ; dent standard ER 25/80/80/38 C).
• Masse en service env. 5 900 kg assurant la stabilité en opérations lourdes.

Vidéos et médias
La fiche produit renvoie à une vidéo illustrative (YouTube) montrant l'EK 220 en fonctionnement et ses applications typiques.

Caractéristiques techniques

• Modèle : EK 220
• Poids excavatrice recommandé : 50 – 70 t (110 000 – 155 000 lb)
• Puissance nominale : 220 kW (295 ch)
• Longueur tambour de coupe (A) : 2 400 mm (94 in)
• Largeur de coupe (B) : 920 mm (36 in)
• Diamètre tambour (C) : 990 mm (39 in)
• Régime recommandé : 45 rpm
• Débit recommandé : 550 l/min (145 gal/min)
• Débit maximal : 650 l/min (172 gal/min)
• Pression maximale de service : 400 bar (5 800 psi)
• Couple à 380 bar : 59 500 Nm (43 900 lbf·ft)
• Force de coupe à 380 bar : 120 kN (27 020 lbf)
• Résistance maximale de la roche en compression : 140 MPa (20 300 psi)
• Poids (en service) : 5 900 kg (13 005 lb)
• Type de boîte de dents : PH 38 HD
• Nombre de dents tambour : 44 pcs
• Nombre de dents chaîne : 58 pcs
• Dent standard : ER 25/80/80/38 C
• Motif de trous standard : LB40
• Unité de rotation compatible (KRM) : KRM80
