Fraise de havage hydraulique pour excavatrice EK 110

Présentation

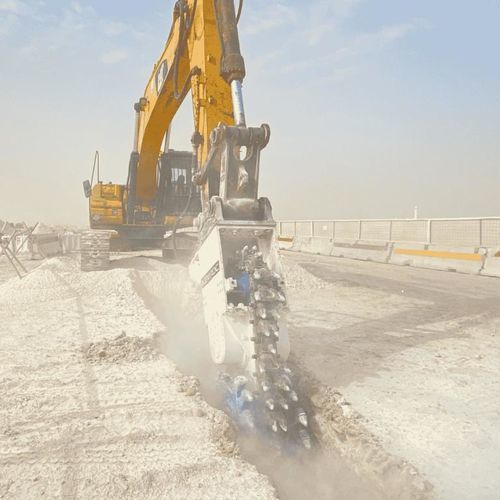

Le cutter à chaîne pour pelleteuse EK 110 est une tranchante polyvalente destinée aux travaux de génie civil, conçue pour pelles de 25–32 t. Basé sur la technologie de coupe en chaîne de KEMROC, l'EK 110 réalise une coupe continue et contrôlée à 65 rpm et convient aux sols, au béton armé et aux roches jusqu'à 80 MPa (UCS). Il est prévu pour le creusement de tranchées, les excavations sélectives, le profilage et la rénovation de béton.

Avantages clés

• Réduit la consommation d'énergie jusqu'à 40%
• Traite des matériaux avec résistance en compression jusqu'à 80 MPa
• Conception limitant le bruit et les vibrations
• Permet des tranchées étroites avec profils précis

Performances

• Classe de poids d'excavatrice : 25–32 t
• Puissance nominale : 110 kW
• Vitesse de rotation recommandée : 65 rpm
• Force de coupe continue : jusqu'à 49 kN
• Couple maximal : 19 500 Nm (à 400 bar)
• Débit d'huile recommandé : 250 l/min ; débit maximal : 300 l/min
• Pression de service maximale : 400 bar
• Adapté aux sols, au béton armé et aux roches jusqu'à 80 MPa (UCS)

Applications

• Creusement de tranchées pour réseaux, canalisations et passages de câbles
• Excavations sélectives et profilage pour fondations et corrections
• Exploitation minière/carrières pour matériaux tendres à moyennement durs lorsque le forage/chargage est impraticable
• Rénovation de béton et découpe contrôlée de structures
• Opérations de coupe submergées et sous-marine (opérationnel sans modification)

Caractéristiques techniques

• Poids d'excavatrice recommandé : 25 – 32 t (55 000 – 70 000 lb)
• Puissance nominale : 110 kW (150 ch)
• Longueur du tambour (A) : 1970 mm (78 in)
• Largeur de coupe (B) : 600 | 700 | 800 mm (24 | 28 | 32 in)
• Diamètre du tambour (C) : 800 mm (31 in)
• RPM recommandé : 65 rpm
• Débit d'huile recommandé : 250 l/min (66 gal/min)
• Débit d'huile max. : 300 l/min (79 gal/min)
• Pression de service max. : 400 bar (5800 psi)
• Couple à 380 bar : 19 500 Nm (14 400 lbf·ft)
• Force de coupe à 380 bar : 49 kN (10 950 lbf)
• Résistance maximale de la roche en compression : 80 MPa (11 600 psi)
• Poids (variantes) : 2450 | 2510 | 2620 kg (5 402 | 5 534 | 5 776 lb)
• Type de boîte de dents : PH 32 HD
• Nombre de dents sur les tambours : 28 | 40 | 48 pcs
• Nombre de dents sur la chaîne de coupe : 54 pcs
• Dent standard : 17/75/70/30 Q
• Motif de perçage standard : LB30
• Unité de rotation compatible (KRM) : KRM60
