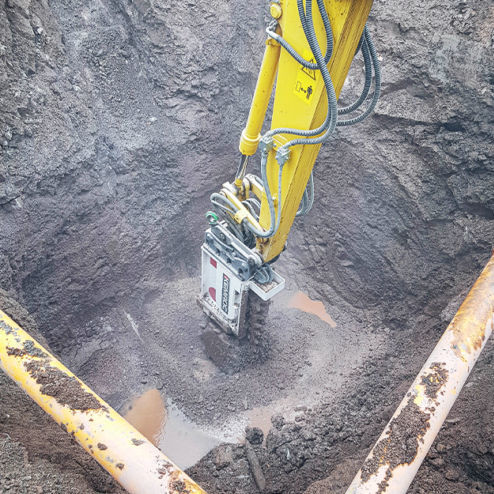

Trancheuse de sol à chaînes EK 60

pour pelle hydrauliquepour le génie civil

Présentation du produit
La EK 60 est une fraise à chaîne pour pelle, conçue pour le creusement de tranchées profondes à faible vibration et pour l'excavation contrôlée. Faisant partie de la gamme EK Chain Cutters, elle remplace le bris par percussion par un principe de coupe continue pour garantir une géométrie de tranchée précise et des performances de coupe prévisibles. La EK 60 est adaptée aux sols, à l'asphalte, au béton et aux roches jusqu'à 50 MPa UCS et s'adresse aux pelles hydrauliques de la classe 10–17 t. Configurations disponibles en largeurs de coupe 500 mm ou 600 mm et longueur de tambour 1 600 mm.

Principaux avantages

• Profondeur de coupe jusqu'à 1 600 mm
• Fonctionnement à faible vibration et réduction du bruit
• Coupe sols, asphalte, béton et roches jusqu'à 50 MPa UCS
• Permet une excavation contrôlée et un enlèvement de matériau régulier
• Profils de tranchée constants pour infrastructures et travaux routiers

Conception et applications
Conçue pour les pelles de 10–17 t, la EK 60 fournit une puissance de coupe élevée tout en minimisant les fissurations incontrôlées. Applications typiques : tranchées profondes pour canalisations et réseaux de chauffage urbain, construction et réhabilitation de routes, excavations sélectives en sols renforcés, et tranchées en roches moyennement dures jusqu'à 50 MPa UCS.

Caractéristiques clés et avantages techniques

• Couple et force de coupe élevés pour sols denses, béton armé et roche
• Paramètres hydrauliques optimisés pour pelles modernes à systèmes haute capacité
• Système de chaîne et de dents optimisé pour l'usure avec configuration de dents robuste pour matériaux abrasifs
• Construction robuste offrant stabilité opérationnelle et réduction des contraintes mécaniques

Caractéristiques / spécifications techniques

• Modèle : EK 60
• Poids recommandé de la pelle : 10 – 17 t
• Puissance nominale : 60 kW (80 hp)
• Longueur du tambour (A) : 1600 mm (63 in)
• Profondeur de coupe : jusqu'à 1 600 mm
• Largeur de coupe (B) : 500 | 600 mm (20 | 40 in)
• Diamètre du tambour (C) : 600 mm (24 in)
• Régime recommandé : 80 rpm
• Débit d'huile recommandé : 140 l/min (37 gal/min)
• Débit d'huile maximal : 195 l/min (52 gal/min)
• Pression de service maximale : 400 bar (≈5800 psi)
• Couple à 380 bar : 8 800 Nm (≈6500 lbf·ft)
• Force de coupe à 380 bar : 29 kN (≈6610 lbf)
• Résistance à la compression maximale de la roche : 50 MPa (≈7300 psi)
• Poids : 1 250 | 1 300 kg (≈2 756 | 2 866 lb)
• Type de boîte de dents : PH 22
• Nombre de dents sur les tambours : 40 | 60 pièces (selon configuration)
• Nombre de dents sur la chaîne : 53 pièces
• Dent standard : 15/46/38/22 C
• Répartition de trous standard : LB20
• Unité de rotation compatible (KRM) : KRM40
