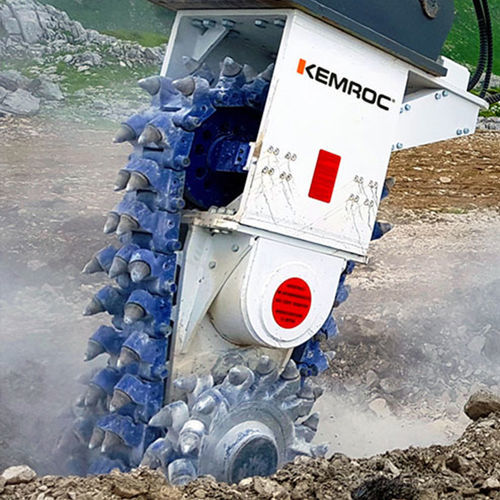

Fraise de havage hydraulique pour excavatrice EK 140

Présentation du produit
Le coupe-chaînes EK 140 pour pelles est conçu pour les chantiers où le contrôle de coupe, l'efficacité énergétique et l'usure des machines sont aussi importants que la puissance de coupe. Intégré à la gamme EK Chain Cutters, l'EK 140 utilise une chaîne de coupe centrale entre deux tambours pour évacuer continuellement les matériaux de la zone de coupe, évitant la formation d'une colonne centrale de matériau non détaché fréquente sur les fraises à tambour classiques.

Principaux avantages

• Jusqu'à 40 % d'économie d'énergie par rapport aux fraises rotatives conventionnelles.
• Force de coupe importante : 58 kN (à 400 bar) pour un enlèvement continu de matériau.
• Largeurs de coupe disponibles : 800 mm, 900 mm ou 1 000 mm pour s'adapter aux exigences de tranchée/profil.
• Permet des tranchées étroites avec matériau fin et profils propres, réduisant les surlargeurs et les travaux de remblai.
• Le principe de coupe continue minimise les pics de vibration et les chocs, autorisant le travail à proximité d'ouvrages existants et de surfaces finies.
• Fonctionnement possible entièrement submergé sans modification technique, adapté aux travaux sous eau.

Caractéristiques clés et avantages techniques

• Chaîne de coupe centrale qui évacue continuellement le matériau entre les tambours, supprimant les mouvements inefficaces de va-et-vient et le recoupement.
• Performances hydrauliques optimisées pour pelles de 30–45 t avec débits d'huile recommandés et maximums pour soutenir de longs cycles de travail.
• Réduction de l'usure des éléments de rotation de la pelle (motorisation d'orientation, couronne d'orientation, groupe oscillant) grâce à la limitation des mouvements latéraux.
• Coupe contrôlée et à faible vibration qui peut réduire ou remplacer les tirs ou les brise-roches lourds dans de nombreuses situations.
• Capacité de tranchée précise : exécution de tranchées aux largeurs nécessaires, diminuant les coûts de transport des matériaux et de remise en état.

Applications

• Excavation de roche et de sols résistants où une coupe économe en énergie maintient la productivité sur de longues équipes.
• Découpe contrôlée de béton et d'ouvrages où la limitation des fissures secondaires et des vibrations est essentielle.
• Tranchées de précision en conditions difficiles pour obtenir des profils optimaux avec un minimum de surlargeur.
• Travaux d'excavation submergés et sous eau, utilisable sans modification.

Caractéristiques techniques

• Poids pelle recommandé : 30 – 45 t (65 000 – 100 000 lb)
• Puissance nominale : 140 kW (190 ch)
• Longueur fraise (A) : 2150 mm (85 in)
• Largeur de coupe (B) : 800 | 900 | 1000 mm (32 | 36 | 40 in)
• Diamètre tambour fraise (C) : 850 mm (33 in)
• Régime recommandé : 70 rpm
• Débit d'huile recommandé : 275 l/min (73 gal/min)
• Débit d'huile max. : 320 l/min (85 gal/min)
• Pression de service max. : 400 bar (5800 psi)
• Couple à 380 bar : 24 500 Nm (env.)
• Force de coupe à 380 bar : 58 kN (≈12 950 lbf)
• Résistance à la compression maximale du roche : 100 MPa (≈14 500 psi)
• Poids (selon largeur de coupe) : 3650 | 3700 | 3800 kg
• Boîte de pics / Type : PH 32 HD Type
• Nombre de pics sur tambours : 44 | 48 | 56 pcs (selon configuration)
• Nombre de pics sur la chaîne de coupe : 63 pcs
• Pic standard : 17/75/70/30 Q
• Motif de fixation standard : LB40
• Unité de rotation compatible (KRM) : KRM60
