Pyromètre numérique CellaTemp® PA 21

°CRS485USB

Présentation

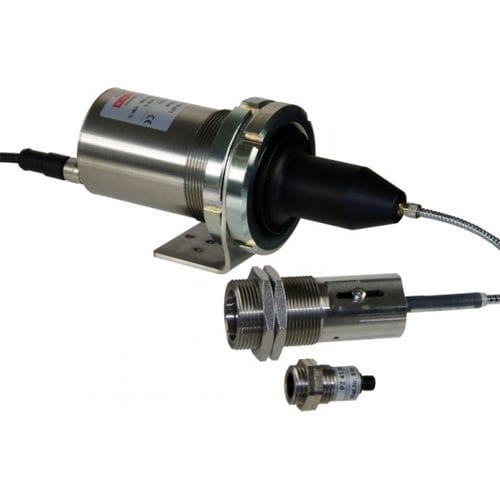

Le CellaTemp PA 21 est un pyromètre numérique à fibre optique pour mesures sans contact de 300 à 2000 °C (également disponible en 450–2500 °C). L'appareil dispose d'une tête de mesure optique séparée reliée par fibre optique, rendant la tête et la fibre insensibles aux champs électromagnétiques et permettant l'utilisation de la tête à des températures ambiantes jusqu'à 250 °C sans refroidissement. La version à tête séparée est particulièrement adaptée aux espaces exigus ou difficiles d'accès.

Caractéristiques principales

• Gamme de mesure : 300–2000 °C (option 450–2500 °C)
• Lentilles interchangeables focalisables pour un réglage précis de la distance de mesure
• Optiques de précision large bande traitées anti-reflets et courtes longueurs d'onde de mesure
• Afficheur LED lisible à distance (4 chiffres, hauteur 8 mm)
• Sortie de courant de test pour diagnostic; sortie analogique et interface USB/RS485 en série
• Tête de mesure et câble fibre résistants à la chaleur jusqu'à 250 °C sans refroidissement
• Boîtier en acier inoxydable, indice de protection IP65

Versions / Options (résumé)
Versions disponibles : AF 11, AF 21, AF 22, AF 901. Exemple présenté : plage 450–2500 °C (option AF 901).

Champ de mesure / exemples
Distance de mesure (mm) - Diamètre du champ de mesure (mm) : 0.00 - 21.50; 8.00 - 20.68; 16.00 - 19.87; 24.00 - 19.05; 32.00 - 18.24; 40.00 - 17.42; 48.00 - 16.61; 56.00 - 15.79; 64.00 - 14.98; 72.00 - 14.16; 80.00 - 13.34; 88.00 - 12.53; 96.00 - 11.71; 104.00 - 10.90; 112.00 - 10.08; 120.00 - 9.27; 128.00 - 8.45; 136.00 - 7.64; 144.00 - 6.82; 152.00 - 6.00; 160.00 - 5.19; 168.00 - 4.37; 176.00 - 3.56; 184.00 - 2.74; 192.00 - 1.93; 200.00 - 1.11

Contenu de la livraison (standard)

• Pyromètre CellaTemp PA (unité électronique)
• Câble de connexion VK 02/A (5 m)
• Tête de mesure (selon version)
• Câble USB VK 11/D (1.8 m)
• Logiciel : CellaView
• Manuel abrégé
• Remarque : le câble fibre optique est à commander séparément

Logiciel
CellaView pour configuration et analyse des données

Spécifications techniques

• Gamme de mesure : 300–2500 °C en plusieurs segments (ex. typiques : 300–2000 °C; 450–2500 °C)
• Capteur : photodiode; plage spectrale : 1.1–1.7 µm
• Temps de réponse t98 : ≤50 ms (segment inférieur), ≤2 ms (à haute température selon variante)
• Incertitude de mesure : 0,75 % de la lecture, min. 4 K; répétabilité 2 K
• Sortie analogique : 0(4)–20 mA linéaire, réglable; entrée analogique : 0–10 V
• Sorties de commutation : 2 x open collector 24 V DC; entrées de commutation : 2 x jusqu'à 24 V
• Interfaces : USB et RS485
• Alimentation : 24 V DC +10% / -20%, consommation ≤175 mA
• Option visée : témoin laser (en option)
• Afficheur : LED rouge 4 chiffres (hauteur 8 mm); voyants : 2 LEDs; commandes : 3 boutons
• Connexion : connecteur M12 fileté 8 broches
• Température ambiante : électronique 0–65 °C; tête et câble fibre résistants jusqu'à 250 °C sans refroidissement
• Température de stockage : -20 à +80 °C; humidité admissible : 95 % HR max. (sans condensation)
• Dimensions : unité électronique Ø 65 mm x 187 mm; boîtier acier inoxydable V2A; indice de protection IP65; poids env. 0,9 kg
• Principe de mesure : monochromatique; fonctions : réglage émissivité/transmissivité, filtrage, alarmes, simulation et diagnostic
