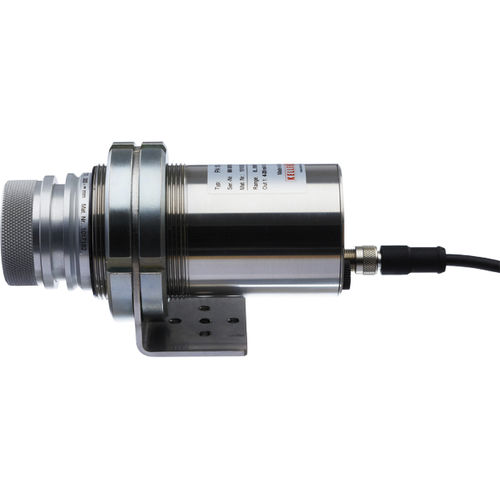

Pyromètre bichromatique CellaTemp® PA 40

avec afficheur LEDavec pointeur laserRS485

Aperçu
Le CellaTemp® PA 40 est un pyromètre infrarouge bichromatique numérique pour la mesure sans contact des températures de 500 à 3 000 °C. La méthode bichromatique réduit la sensibilité aux interférences causées par la poussière, la vapeur, des hublots protecteurs encrassés et les variations de la surface cible par rapport aux pyromètres monochromatiques. Les options de visée comprennent la visée à travers l'objectif, un laser pilote et un module caméra en option pour un alignement précis.

Caractéristiques principales

• Gammes de mesure : 500 à 3 000 °C (plusieurs segments)
• Lentilles interchangeables focalisables pour un réglage précis de la distance de mesure
• Optiques de précision large bande avec traitement anti-reflets et courtes longueurs d'onde de mesure
• Affichage LED lisible à distance et deux voyants d'état
• Sortie de courant de test pour fonctions de diagnostic
• Sorties standards : analogique (0(4)-20 mA) et interface USB / RS 485

Données techniques (sélection)
Capteur : double photodiode
Plage spectrale : 0,95 / 1,05 µm
Temps de réponse t98 : selon la plage — voir fiche technique (≤ 10–20 ms typique)
Incertitude de mesure : 1 % de la lecture de température
Répétabilité : 2 K
Coefficient de température : 0,05 %/K
Résolution (sortie courant) : 0,2 K + 0,03 % de la plage sélectionnée
Résolution (interface) : 0,1 K
Résolution (affichage) : 1 K

Variantes optiques / Lentilles
Gamme 500–1400 °C : F50 PZ 20.08, mise au point 0,3 m – ∞
Gamme 650–1700, 750–2400 et 850–3000 °C : objectif standard PZ 20.01 mise au point 0,4 m – ∞ ; objectif macro PZ 20.03 mise au point 0,2–0,4 m ; grand-angle PZ 20.05 mise au point 0,2 m – ∞ ; téléobjectif PZ 20.06 mise au point 1,2 m – ∞ ; téléobjectif II PA 20.06 mise au point 0,6 m – ∞ ; additionnel pour 850–3000 °C : macro PA 40.01 mise au point 0,086–0,115 m

Électrique / Interface
Sortie analogique : 0(4)–20 mA linéaire, commutable, évolutive (≤ 500 Ω)
Entrée analogique : 0–10 V
Sorties de commutation : 2 × open collector 24 V DC, ≤ 30 mA
Entrées de commutation : 2 × jusqu'à 24 V
Interfaces : USB, RS 485
Alimentation : 24 V DC (+10 % / -20 %), consommation ≤ 175 mA

Caméra / Visée
Sortie vidéo (option caméra) : composite PAL, 1 Vpp, 75 Ω
Visée : à travers l'objectif, laser pilote, module caméra vidéo

Paramètres réglables & fonctions

• Sélection de la plage et de l'échelle de mesure
• Filtre de lissage, mode mémoire, temps de maintien
• Émissivité, transmissivité, compensation du rayonnement réfléchi
• Seuils d'alarme et modes de fonctionnement
• Fonction ATD (détection automatique de température) et linéarisation (option)
• Fonctions de simulation et diagnostic ; unité °C/°F

Mécanique & environnement
Connexion : M12 8 broches
Température ambiante : 0–65 °C ; stockage : -20–+80 °C
Humidité : ≤ 95 % HR, sans condensation
Dimensions : Ø 65 mm × 220 mm (max. 277 mm)
Boîtier : acier inoxydable V2A (1.4305) ; Classe de protection : IP65
Poids : env. 0,9 kg

Contenu de la livraison

• Pyromètre CellaTemp® PA 40
• Câble de connexion VK 02/A (5 m)
• Câble vidéo VK 02/F (5 m) pour modèle avec caméra
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView et manuel court

Logiciel
Logiciel CellaView pour configuration et diagnostics.

Remarques
Plusieurs versions d'objectifs, accessoires et options de montage sont disponibles pour adapter le PA 40 à différentes distances de mesure et tailles de cible.
