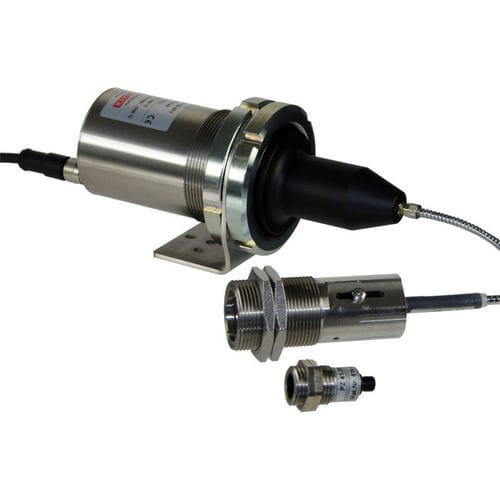

Pyromètre bichromatique CellaTemp® PA 61

électronique°CUSB

Description du produit :
Le CellaTemp® PA 61 est un pyromètre numérique bichromatique muni d'une tête de mesure optique séparée et d'un câble à fibre optique pour la mesure de température sans contact en milieu industriel. Conçu pour des températures de 375 à 1 200 °C, il convient aux applications exposées aux perturbations électromagnétiques ou nécessitant une tête optique distante en espaces restreints.

Caractéristiques principales :

• Plage de mesure : 375–1 200 °C
• Lentilles interchangeables focalisables pour un réglage précis de la distance de mesure
• Optique de précision antireflet large bande
• Court spectre de mesure (1,5 / 1,9 µm)
• Affichage LED lisible à distance
• Sortie courant de test pour diagnostic
• Sortie analogique et interface USB/RS-485 en série
• Tête de mesure et câble fibre résistants à la chaleur jusqu'à 250 °C

Propriétés / Versions (résumé) :
Plage de mesure : 375 - 1200 °C
Distance focale : 0,12 m - ∞
Option visée (exemple) : diode laser pilote
Exemple de version : CellaTemp PA 61 AF 21 (tête de mesure PA 41.05, focalisation 0,12 m - ∞)
Forme du champ de mesure : circulaire
Rapport distance/spot : 40 : 1
Principe de mesure : bichromatique

Données techniques (paramètres de mesure) :
Plage de mesure : 375 - 1200 °C
Capteur : double photodiode
Gamme spectrale : 1,5 / 1,9 µm
Temps de réponse t98 : ≤ 30 ms
Incertitude de mesure : 1,5 % de la lecture [°C]
Répétabilité : 3 K
Coefficient de température : 0,05 %/K
Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 1 K

Variantes optiques :
Têtes de mesure : PA 41.05 (M16) : focalisation 0,12 m - ∞

Paramètres électriques :

• Sortie analogique : 0(4) - 20 mA, linéaire, commutable, scalable (résistance ≤ 500 Ω)
• Sorties de commutation : 2 x open collector 24 V DC, ≤ 30 mA
• Entrées de commutation : 2 x jusqu'à 24 V
• Interface : USB, RS-485
• Alimentation : 24 V DC (+10 % / -20 %), consommation ≤ 175 mA

Fonctionnalités :

• Visée : diode laser pilote
• Affichage : LED rouge 4 chiffres, hauteur des chiffres 8 mm
• Indicateur d'état : 2 LED
• Commandes : 3 boutons

Paramètres généraux :
Raccordement : filetage M12 8 broches
Température ambiante : électronique 0 - 65 °C ; tête de mesure jusqu'à 250 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % HR max. (sans condensation)
Boîtier : acier inoxydable V2A (1.4305)
Indice de protection : IP65 (DIN 40050)
Masse : env. 0,9 kg

Paramètres réglables (sélection) :

• Plage de mesure et sélection du canal (bichromatique, monochrome 1 ou 2)
• Émissivité et transmissivité
• Compensation du rayonnement ambiant réfléchi
• Filtre de lissage et mode mémoire
• Seuils et mode de fonctionnement des alarmes
• Paramètres de la fonction ATD et linéarisation
• Simulation courant/température ; unité °C/°F

Fonctions :

• Signal de surtempérature : sortie analogique > 20,5 mA si température interne > 80 °C
• Fonction service : simulation d'une valeur mesurée ou d'un signal courant

Contenu de la livraison :

• Pyromètre CellaTemp PA
• Câble de connexion VK 02/A (5 m)
• Tête de mesure
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView
• Notice rapide

Logiciel :
Logiciel de configuration et diagnostic CellaView

Spécifications :

• Modèle : CellaTemp® PA 61
• Plage de mesure : 375 - 1 200 °C
• Gamme spectrale : 1,5 / 1,9 µm
• Temps de réponse (t98) : ≤ 30 ms
• Précision : 1,5 % de la lecture
• Répétabilité : 3 K
• Rapport distance/spot : 40 : 1
• Forme du champ de mesure : circulaire
• Interface : USB et RS-485
• Sortie analogique : 0(4) - 20 mA, linéaire, commutable
• Alimentation : 24 V DC (+10 % / -20 %)
• Température de fonctionnement : électronique 0 - 65 °C ; tête jusqu'à 250 °C
• Indice de protection : IP65
• Boîtier : acier inoxydable V2A (1.4305)
• Affichage : LED rouge 4 chiffres (8 mm)
• Poids : env. 0,9 kg
