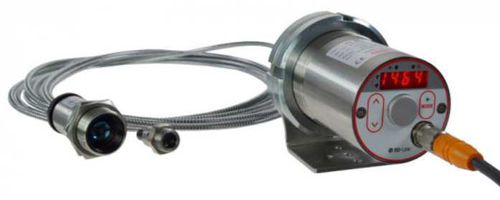

Pyromètre à fibre optique CellaTemp® PX 41

avec afficheur LED°Cà sortie analogique

Aperçu produit
Le CellaTemp® PX 41 est un pyromètre numérique bi‑chromatique fibré pour la mesure sans contact de 700 à 3000 °C. Le système dispose d'une tête de mesure optique séparée reliée par fibre optique, ce qui permet de placer l'électronique à l'écart des ambiances difficiles. La fibre et la tête de mesure supportent des températures ambiantes jusqu'à 250 °C sans refroidissement actif et sont insensibles aux perturbations électromagnétiques, adaptés aux applications industrielles à haute température.

Caractéristiques principales

• Plage de mesure : 700–3000 °C (segments sélectionnables)
• Interface IO‑Link pour configuration et diagnostics
• Objectifs interchangeables et focalisables pour un réglage précis
• Optiques de précision anti‑réflexion large bande
• Affichage LED lisible à distance
• Sorties configurables : 1 analogique et 2 sorties de commutation
• Fonctions ATD (détection automatique de température) et surveillance d'encrassement
• Tête de mesure et fibre résistantes à 250 °C

Options et variantes

• Versions optiques disponibles : AF 11, AF 21, AF 22, AF 111, AF 121, AF 122, AF 211, AF 221, AF 222 — chaque version propose des plages et distances focales spécifiques
• Exemples de distances focales : PZ 41.18 (M16) 0,033–0,045 m ; PA 41.01 (M30) 0,2 m–∞ ; PA 41.05 (M16) 0,12 m–∞
• Option visée : diode laser pilote
• La fibre optique et la tête de mesure sont à commander séparément

Données techniques — paramètres de mesure

• Principe de mesure : bi‑chromatique
• Plage spectrale : 0,95 / 1,05 µm
• Temps de réponse (t98) : ≤ 20 ms (selon plage et réglages)
• Incertitude de mesure : 1,5 % de la lecture
• Répétabilité : 3 K
• Résolution : affichage 1 K ; interface 0,1 K ; sortie analogique 0,2 K + 0,03 % de la plage

Optique et mécanique

• Objectifs focalisables interchangeables pour un ajustement exact de la distance
• Optiques de précision anti‑réflexion large bande pour réduire les reflets
• Boîtier : acier inoxydable V2A (1.4305), dimensions de la tête selon variante
• Indice de protection : IP65

Électrique et interfaces

• Sortie analogique : 0(4)–20 mA, linéaire, commutable et échelonnable
• Sorties de commutation : 2 × open collector 24 V DC, ≤ 150 mA
• Interface : IO‑Link
• Alimentation : 24 V DC (+10 % / −20 %), courant ≤ 175 mA
• Connexion : M12 5 broches

Paramètres réglables & fonctions

• Émissivité, transmissivité, échelle analogique, filtre de lissage
• Limites et modes d'alarme, paramètres ATD, seuil de surveillance d'encrassement
• Sélection du canal : bi‑chromatique, monochrome 1, monochrome 2
• Fonctions diagnostics : sortie courant test, signal de surtempérature, modes de simulation

Paramètres généraux & conditions d'utilisation

• Température ambiante électronique : 0–65 °C
• Température ambiante tête de mesure : jusqu'à 250 °C sans refroidissement
• Température de stockage : −20–+80 °C
• Humidité admissible : 95 % r.H. max. (sans condensation)
• Poids : env. 0,9 kg

Contenu de la livraison
Pyromètre CellaTemp PX (électronique), câble de connexion VK 02/L AF 1 (5 m), tête de mesure, manuel succinct. Remarque : la fibre optique est à commander séparément.

Logiciel
SW 50 (logiciel IO‑Link) pour configuration et gestion des paramètres.
