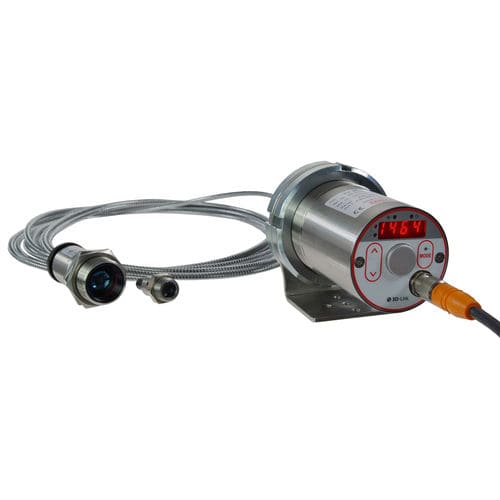

Thermomètre proche infrarouge CellaTemp® PX 36

à fibre optiqueavec afficheur LED°C

Présentation
Le CellaTemp® PX 36 est un pyromètre numérique fibré pour la mesure sans contact de températures de 650 à 3 000 °C. L'appareil comporte une tête de mesure optique séparée reliée par une fibre optique, permettant l'utilisation en espaces exigus ou en milieux perturbés électromagnétiquement. La tête et la fibre résistent à des températures ambiantes jusqu'à 250 °C sans refroidissement.

Caractéristiques principales

• Plage de mesure : 650–3 000 °C
• Interface IO-Link moderne
• Objectifs interchangeables et réglables pour ajuster la distance de mesure
• Optiques de précision anti-reflet large bande
• Afficheur LED lisible à distance
• Paramètres réglables via les touches
• Sortie de test pour diagnostic
• 1 sortie analogique (0/4–20 mA) et 2 sorties de commutation
• Source configurable et fonction ATD (détection automatique de température)
• Tête de mesure et fibre résistantes jusqu'à 250 °C

Paramètres de mesure

• Plage spectrale : 0,82 – 0,93 µm
• Capteur : photodiode
• Temps de réponse t98 : ≤ 50 ms (T > 680 °C); ≤ 2 ms (T > 900 °C)
• Incertitude de mesure : 0,75 % de la valeur lue [°C]
• Répétabilité : 2 K
• Résolution (interface) : 0,1 K; (affichage) : 1 K

Versions optiques

• PA 41.01 (M30) : focalisation 0,2 m – ∞
• PA 41.05 (M16) : focalisation 0,12 m – ∞
• PZ 41.18 (M16) : focalisation 0,033 – 0,045 m

Paramètres électriques

• Sortie analogique : 0(4)–20 mA, linéaire, commutable, scalable
• Sorties de commutation : 2 × open collector 24 V DC, ≤ 150 mA
• Interface : IO-Link
• Alimentation : 24 V DC (+10 % / -20 %)
• Consommation : ≤ 175 mA (24 V DC)

Affichage et commandes

• Afficheur LED 4 chiffres rouge, hauteur 8 mm
• Indications d'état : 4 × LED
• Commandes : 3 touches
• Visée : diode laser

Paramètres généraux

• Boîtier : acier inoxydable V2A (1.4305), protection IP65
• Température ambiante (électronique) : 0 – 65 °C; tête de mesure jusqu'à 250 °C
• Température de stockage : -20 – +80 °C
• Connexion : M12, 5 broches
• Dimensions (électronique) : Ø 65 mm × 187 mm ; poids ≈ 0,9 kg

Paramètres réglables

• Mise à l'échelle et filtrage de la sortie analogique
• Émissivité et transmissivité
• Limites d'alarme et modes de fonctionnement
• Paramètres ATD
• Simulation courant/température ; unité °C/°F

Fonctions

• Signal de surtempérature (température interne > 75 °C)
• Fonction service : simulation de valeur mesurée ou de signal courant

Contenu de la livraison

• Pyromètre CellaTemp® PX 36 (unité électronique)
• Câble de connexion VK 02/L AF 1 (5 m)
• Tête de mesure (selon type)
• Manuel (court)
• Remarque : la fibre optique est à commander séparément

Logiciel
SW 50

Exemples de champ de mesure
Distance de mesure — diamètre du champ :
0.00 mm — 21.50 mm
8.00 mm — 20.68 mm
16.00 mm — 19.86 mm
200 mm (exemple typique) — diamètre 1.05 mm
