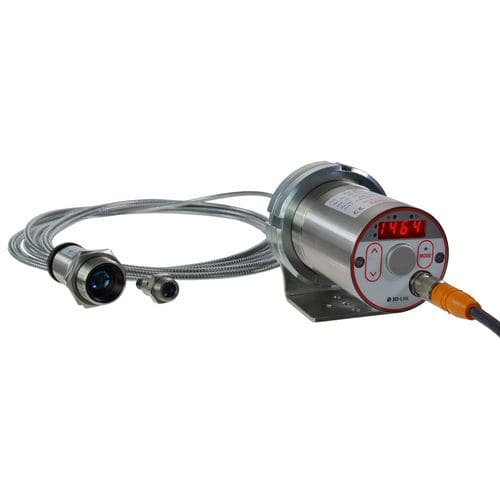

Pyromètre à LED CellaTemp® PX 21

°CK180:1

Aperçu produit :
Le CellaTemp PX 21 est un pyromètre numérique à fibre optique pour la mesure sans contact des températures de 250 à 2000 °C. Il comporte une tête de mesure optique séparée reliée par un câble à fibre optique, rendant le capteur insensible aux interférences électromagnétiques et permettant d'installer l'électronique en ambiance jusqu'à 250 °C sans refroidissement supplémentaire. La variante à tête séparée est particulièrement adaptée aux emplacements restreints ou difficiles d'accès.

Caractéristiques principales :

• Plage de mesure : 250–2000 °C
• Interface moderne IO-Link
• Lentilles interchangeables et focalisables pour régler précisément la distance de mesure
• Optiques de précision large bande antireflet
• Affichage LED haute visibilité lisible à distance
• Tous les paramètres réglables via le clavier frontal
• Sortie de courant de test pour le diagnostic
• 1 sortie analogique et 2 sorties de commutation
• Source configurable librement ; fonction ATD pour détection automatique
• Tête de mesure et câble fibre résistants à la chaleur jusqu'à 250 °C

Versions / Variantes optiques :
Versions disponibles : CellaTemp PX 21 AF 11, AF 21, AF 22.
Plage de mesure (toutes versions) : 250–2000 °C.
Distances de foyer : AF 11 : 0,2 m – ∞ ; AF 21 : 0,12 m – ∞ ; AF 22 : 0,033–0,045 m.
Rapport distance/diamètre (D:S) : AF 11 : 180:1 ; AF 21 : 100:1 ; AF 22 : 50:1.
Têtes de mesure : AF 11 → PA 41.01 (M30) ; AF 21 → PA 41.05 (M16) ; AF 22 → PZ 41.18 (M16).

Paramètres de mesure :

• Capteur : photodiode
• Gamme spectrale : 1,1–1,7 µm
• Temps de réponse t98 : ≤ 50 ms (T > 300 °C) ; ≤ 2 ms (T > 800 °C)
• Incertitude de mesure : 0,75 % de la lecture, min. 4 K
• Répétabilité : 2 K
• Coefficient de température : 0,25 K/K (T < 500 °C) ; 0,05 %/K (T > 500 °C)
• Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
• Résolution interface : 0,1 K ; résolution affichage : 1 K

Paramètres électriques :

• Sortie analogique : 0(4)–20 mA, linéaire, commutable, scalable
• Résistance de charge : ≤ 500 Ω
• Sorties de commutation : 2 × open collector 24 V DC, ≤ 150 mA
• Interface : IO-Link
• Alimentation : 24 V DC (+10 % / -20 %) ; consommation ≤ 175 mA

Fonctions (visée / affichage / commandes) :

• Visée : témoin laser
• Affichage : LED rouge 4 chiffres (hauteur chiffres 8 mm)
• Affichage statut : 4 × LED
• Commandes : 3 boutons en façade ; paramètres entièrement réglables

Paramètres généraux :

• Connexion : M12 5 broches
• Température ambiante : électronique 0–65 °C ; tête de mesure résistante jusqu'à 250 °C
• Température de stockage : -20 à +80 °C
• Humidité : max. 95 % HR (sans condensation)
• Dimensions (électronique) : Ø 65 mm × 187 mm ; boîtier acier inox V2A (1.4305)
• Indice de protection : IP65 (DIN 40050)
• Poids : env. 0,9 kg

Paramètres réglables :

• Mise à l'échelle sortie analogique (0/4–20 mA), filtre de lissage
• Mode mémoire et temps de maintien
• Émissivité et transmissivité
• Limites et mode des contacts d'alarme
• Paramètres ATD ; simulation courant/température ; °C/°F

Fonctions :

• Signal de surtempérature (température interne > 75 °C)
• Fonction service : simulation d'une valeur mesurée ou d'un signal courant

Contenu de la livraison :

• Pyromètre CellaTemp PX 21 (unité électronique)
• Câble de connexion VK 02/L AF 1 (5 m)
• Tête de mesure (selon version)
• Manuel court
• * Le câble à fibre optique est à commander séparément

Logiciel :
SW 50 (configuration et lecture des données)

Versions / Champ de mesure (ex. AF 22 à 200 mm) :
Distance 0,00 mm → Ø champ 21,50 mm ; 8,00 mm → Ø 20,68 mm ; 16,00 mm → Ø 19,87 mm ; … jusqu'à 200,00 mm → Ø 1,11 mm (voir tableau technique).

Spécifications techniques (résumé) :

• Modèle : CellaTemp PX 21 (AF 11 / AF 21 / AF 22)
• Plage de mesure : 250–2000 °C ; gamme spectrale 1,1–1,7 µm
• Temps de réponse : ≤ 50 ms (T > 300 °C) ; ≤ 2 ms (T > 800 °C)
• Incertitude : 0,75 % de la lecture (min. 4 K) ; répétabilité 2 K
• Sortie analogique : 0(4)–20 mA ; sorties de commutation : 2 × OC 24 V DC
• Interface : IO-Link ; alimentation : 24 V DC (+10 % / -20 %)
• Boîtier : acier inox V2A ; protection IP65 ; affichage LED 4 chiffres
• Têtes de mesure : PA 41.01, PA 41.05, PZ 41.18
• Livraison : pyromètre, câble de connexion (5 m), tête de mesure, manuel court
• Réf. article : 1097777
