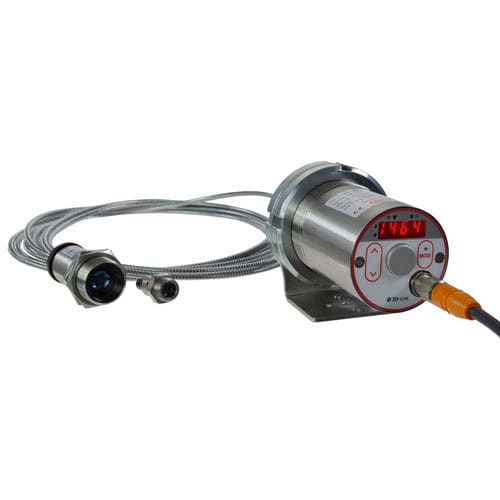

Thermomètre proche infrarouge CellaTemp® PX 31

à fibre optiqueavec afficheur LED°F

Présentation
Le CellaTemp® PX 31 est un pyromètre numérique fibré pour la mesure sans contact de 550 à 2500 °C. Il comporte une tête de mesure optique séparée reliée à l’électronique par une fibre optique, ce qui permet son utilisation en environnements électromagnétiquement perturbés et dans des espaces confinés. La tête de mesure supporte des températures ambiantes jusqu’à 250 °C sans refroidissement.

Caractéristiques principales

• Plages de mesure disponibles jusqu’à 3000 °C
• Interface IO‑Link pour communication numérique
• Objectifs focalisables et interchangeables pour un réglage précis
• Optiques de précision anti‑réflexion large bande
• Affichage LED lisible à distance
• Paramètres réglables via clavier frontal
• Sortie de test pour diagnostic
• 1 sortie analogique (0/4–20 mA) et 2 sorties de commutation
• Source configurable et fonction ATD (détection automatique de température)

Options / variantes

• Plage de mesure (exemple) : 550–2500 °C (autres plages jusqu’à 3000 °C)
• Distances focales exemples : 0,2 m–∞ ; 0,12 m–∞ ; 0,033–0,045 m
• Visée : témoin laser
• Versions exemples : CellaTemp® PX 31 AF 11 ; PX 31 AF 21 ; PX 31 AF 22

Données techniques

• Capteur : photodiode
• Gamme spectrale : 0,78–1,06 µm
• Temps de réponse t98 : ≤ 50 ms (T > 600 °C) ; ≤ 2 ms (T > 800 °C)
• Incertitude de mesure : 0,75 % de la lecture
• Répétabilité : 2 K
• Coefficient en température : 0,05 %/K
• Résolution sortie analogique : 0,2 K + 0,03 % de la plage
• Résolution interface : 0,1 K ; résolution affichage : 1 K

Variantes optiques

• Têtes pour 550–2500 °C : PA 41.01 (M30) focale 0,2 m–∞ ; PA 41.05 (M16) focale 0,12 m–∞ ; PZ 41.18 (M16) focale 0,033–0,045 m
• Tête pour 700–3000 °C : PA 41.02 (M16) focale 0,5 m–∞

Paramètres électriques

• Sortie analogique : 0(4)–20 mA, linéaire, commutable, scalable
• Résistance : ≤ 500 Ω
• Sorties de commutation : 2 × Open Collector 24 V DC, ≤ 150 mA
• Interface : IO‑Link
• Alimentation : 24 V DC (+10 % / -20 %) ; consommation ≤ 175 mA

Fonctionnalités

• Visée : témoin laser
• Affichage : LED rouge 4 chiffres, hauteur 8 mm
• Affichage d’état : 4 LED
• Commandes : 3 boutons

Paramètres généraux

• Connexion : filetage M12 5 broches
• Température ambiante (électronique) : 0–65 °C ; tête : jusqu’à 250 °C (sans refroidissement)
• Stockage : -20–+80 °C
• Humidité : ≤ 95 % HR, sans condensation
• Boîtier : acier inox V2A (1.4305) ; protection IP65
• Dimensions : électronique Ø 65 mm × 187 mm ; tête selon type
• Poids : env. 0,9 kg

Paramètres ajustables

• Mode et mise à l’échelle de la sortie analogique
• Filtre de lissage, mode mémoire et temps de maintien
• Émissivité et transmissivité
• Limites et mode des contacts d’alarme
• Paramètres ATD ; simulation courant/température ; unité °C/°F

Fonctions de service

• Signal de surtempérature (température interne > 75 °C)
• Fonction service : simulation de valeur mesurée ou de signal courant

Livraison

• Pyromètre CellaTemp® PX
• Câble de connexion VK 02/L AF 1 (5 m)
• Tête de mesure
• Manuel (court)
• * Le câble fibre optique est à commander séparément

Logiciel
SW 50

Spécifications

• Famille : CellaTemp® PX
• Plage principale : 550–2500 °C
• Gamme spectrale : 0,78–1,06 µm
• Capteur : photodiode
• Sortie analogique : 0(4)–20 mA
• Interface : IO‑Link
• Sorties de commutation : 2 × Open Collector 24 V DC
• Temps de réponse : ≤ 50 ms (T > 600 °C), ≤ 2 ms (T > 800 °C)
• Incertitude : 0,75 % de la lecture
• Protection : IP65
• Température ambiante (électronique) : 0–65 °C ; tête jusqu’à 250 °C
• Boîtier : acier inox V2A (1.4305)
• Poids : env. 0,9 kg
