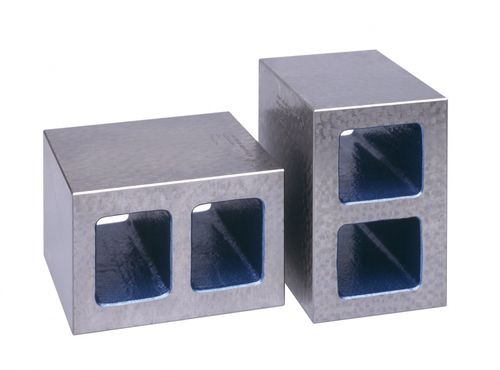

Appareil de mesure de haute précision

Spécifications Fabriqué en fonte spéciale. Travaillés par paires. >Conception A : Sans fente de serrage. Sans rainure en T. >Modèle B : Avec fente de serrage (non illustré). >Modèle C : Avec rainures en T selon DIN 650 (non illustré). Travail >4 faces précises. Les 4 faces longitudinales sont travaillées par paires, plates, parallèles et rectangulaires entre elles selon les degrés de précision indiqués. Les faces frontales sont dressées. . >6 faces précises. Toutes les faces sont travaillées par paires, plates, parallèles et rectangulaires entre elles, selon les degrés de précision indiqués. Grade de précision JFA III >Précision 0,040 mm, dressé et égalisé. >Modèle A, 4 faces précises, numéro d'ordre. 620012. 6-côtés précis, n° de commande 620212. >Modèle B, 4 côtés précis, numéro de commande. 621012. 6 faces précises, n° de commande 621212. >Modèle C, 4 faces précises, n° d'ordre. 622012. 6-côtés précis, n° de commande 622212. JFA précision grade I >Précision 0,010 mm, finement gratté et touché. >Modèle A, 4 faces précises, n° de commande JFA. 620015. 6-côtés précis, n° de commande 620215. >Modèle B, 4 côtés précis, no. de commande 621016. 6 faces précises, n° de commande 621216. >Modèle C, 4 faces précises, n° d'ordre. 622016. 6-côtés précis, n° de commande 622216. JFA précision grade I++ >Précision 0,002 mm, gratté et touché dans l'exécution la plus fine. >Modèle A, 4 côtés précis, numéro d'ordre JFA. 620017. 6-côtés précis, n° de commande 620217. >Modèle B, 4 côtés précis, n° de commande. 621017. 6 faces précises, n° de commande 621217. >Modèle C, 4 faces précises, n° d'ordre. 622017. 6-côtés précis, n° de commande 622217.
