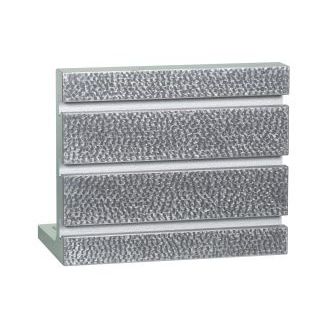

Équerre de fixation de bridage

90°fonte

À utiliser comme outil de serrage de précision sur les machines-outils, les plaques de surface et les MMT. Conception Corps en fonte intrinsèquement stable et résistant au gauchissement. La surface d'appui est équipée de fentes de serrage. A partir d'une longueur commune des bords de 300 mm, des entretoises diagonales sont intégrées dans la face arrière. Type BS, surface de serrage avec fentes de serrage (non illustrées). >2 côtés précis, n° 65001. >Tous les côtés précis, n° 65021. Type BN, surface de serrage avec fentes de serrage en T selon DIN 650 >2 côtés précis, no. 65101. >Tous les côtés sont précis, no. 65121. Travail >Les 2 faces précises, la surface du socle et la surface de serrage sont finement travaillées, plates et rectangulaires avec les précisions indiquées. Les autres surfaces latérales sont finies. >Toutes les faces sont précises, la face d'appui, la face de serrage et les faces latérales étroites sont finement travaillées, planes, parallèles et rectangulaires avec les précisions indiquées. Précision >Classe de précision II de la JFA : 0,020 mm, rectifié >Classe de précision I de la JFA : 0,008 mm, gratté et touché >JFA degré de précision I+ : 0,004 mm, spécialement gratté et touché >JFA degré de précision I++ : 0,002 mm, gratté et touché finement
