Appareil de mesure de rectitude LL

de surfacede planéitéélectronique

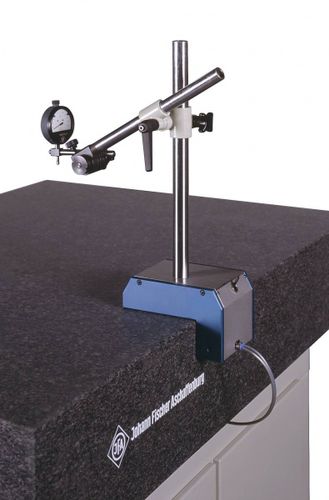

A utiliser pour les mesures de rectitude et de parallélisme Construction Le support de mesure GL1 se guide par air sur la face supérieure et la face extérieure d'une plaque de surface ou d'une poutre de mesure en pierre dure naturelle, par exemple. Le pré-serrage par le vide assure un guidage rigide pour l'exécution des tâches de mesure. La planéité des deux faces de guidage et leur rectangularité doivent être inférieures à 0,005 mm. Mouvement manuel sans abrasion ni résistance. Une précision de lancement jusqu'à 1 µm / m peut être atteinte, lorsque les faces de référence sont travaillées dans les précisions correspondantes. Pour le serrage hors du stand de mesure, les paliers à air seront désactivés. Pour l'opération, une unité d'air-vacuum, fournie avec de l'air comprimé pré-filtré min. 5 bar, est nécessaire. Le bras transversal et le support de la sonde de mesure peuvent être réglés séparément. Avec un réglage fin au niveau de la fixation et un trou de 8 mm pour le comparateur ou la sonde électronique. Données techniques >Colonne Ø 25 mm, longueur 300 mm >Bras transversal Ø 20 mm, longueur 300 mm >Réglage fin pour sonde de mesure >Précision jusqu'à 1 µm / m Locaux techniques Les faces de référence sont d'une précision correspondante. Planéité et rectangularité des faces de précision à 5µm près. Fonctionnement avec de l'air comprimé filtré - min. 5 bar, exempt d'huile et d'eau.
