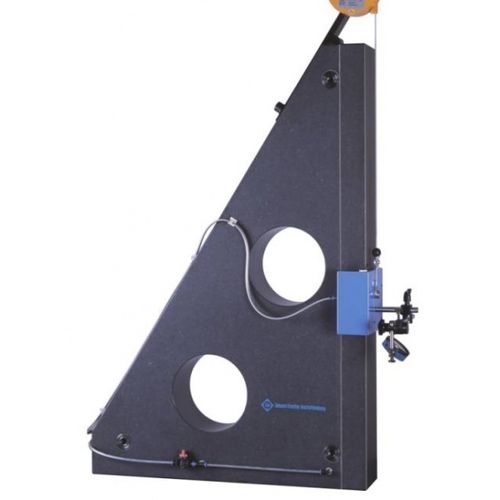

Instrument de mesure de surface

de rectitudeélectroniquede laboratoire

Pour une mesure simple et rapide de la rectitude et de l'angle 90°, avec une faible incertitude de mesure, en une seule opération, sur des surfaces verticales de précision sur n'importe quelle pièce, par exemple équerre 90°, butée/surface et cheveux normaux, machines d'essai générales. Construction La colonne de guidage verticale est en granit naturel noir. Glissières de mesure avec paliers à air pré-serrés. Le système de paliers à air est monté sur la face inférieure. Le chemin de mesure est, vertical 500 mm. Mouvement précis des glissières de mesure 0,002 mm. Sans enregistreur de valeurs de mesure. La machine de mesure peut être adaptée par l'utilisateur avec un équipement approprié pour des conditions spécifiques. Modèle 'Laboratoire d'étalonnage' Précision du mouvement des tiroirs de mesure 0,001 mm. Avec sonde de mesure METRO MT12 et contre-carte HEIDENHAIN. Logiciel RUN. Logiciel Logiciel RUN pour la collecte et le calcul des résultats de mesure selon les normes DIN/ISO 1101 et DIN 875. Protocoles numériques et graphiques et banque de données. Conception libre de feuilles de protocole. Possibilité de définir ses propres types de pièces. Options Chemin de mesure, vertical 1.000 mm. Mécanisme et sonde pour la mesure de l'angle intérieur. Unité d'alimentation en air comprimé, avec extraction d'humidité. Indicateur de précision ou enregistreur électronique des valeurs mesurées. Butée réglable de la pièce à usiner. Ordinateur personnel et imprimante. Angle JFA 90°, triangulaire, dimensions 500*300*60 mm, pour l'étalonnage. Table de mesure JFA, comme base fiable pour les mesures.
