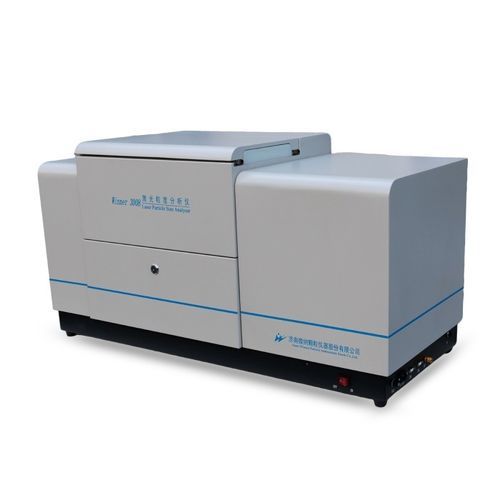

Granulomètre laser Winner3008B

par diffraction laseroptiquepar diffraction laser

Présentation
Winner3008B est un analyseur laser de taille de particules avec unité de dispersion sèche proposant des modes manuel et entièrement automatique. Basé sur le principe de diffusion Mie et un trajet optique par transformée de Fourier en lumière convergente, il associe une diode laser et un détecteur photoélectrique annulaire pour fournir des distributions granulométriques répétables et précises pour poudres sèches, y compris des matériaux réactifs à l'eau ou sensibles au liquide.

Principales spécifications

• Modèle : Winner3008B
• Principe : diffusion Mie
• Détecteur : réseau logarithmique, angle de mesure 0,015°–145°
• Mode de fonctionnement : manuel ou entièrement automatique
• Vitesse d'essai : test complet <1 min ; intervalle de résultat 500 ms
• Dimensions (L×P×H) : 1040×440×540 mm ; Poids net : 58 kg

Plage de mesures

• Étendue : 0,1–1200 μm
• Canaux : 84
• Exactitude (CRM D50) : ≤1,0%
• Répétabilité (CRM D50) : ≤1,0%
• Dispersion : dispersion turbulente sèche (brevetée) ; vitesse d'alimentation réglable ; milieu : air comprimé 0–6 bar

Optique

• Source : laser semi-conducteur rouge λ=639 nm (>3,0 mW) ; optionnel vert λ=405 nm (>2,0 mW)
• Trajet optique : transformée de Fourier en lumière convergente ; distance focale effective : 500 mm
• Alignement optique : automatique, précision jusqu'à 0,2 μm ; Classe de sécurité laser : 1

Fonctions logicielles

• Modèles d'analyse : distribution libre, R-R, log-normale, modèles statistiques par catégorie
• Comparaison statistique : comparer lots ou étapes de procédé
• Traitement des données : analyse statistique automatisée et restitution de résultats représentatifs
• Métriques personnalisées : définir diamètres D1–D100 et pourcentages cumulatifs
• Sorties : valeurs D, distributions différentielles et cumulatives, graphiques ; export Word/Excel/BMP/TXT/PDF
• Opération en un clic : workflow automatique pour aspiration, alimentation en air, alimentation d'échantillon, test et traitement
• Interfaces : chinois et anglais ; langues supplémentaires disponibles ; option GMP

Avantages

• Fonctionnement manuel ou entièrement automatique sélectionnable
• Dispersion par turbulence brevetée et technique de cisaillement par onde de choc pour une dispersion sèche efficace ; pièces en céramique anti-usure au contact
• Alignement optique automatique au micron pour maintenir le trajet lumineux optimal
• Conception optique par transformée de Fourier en lumière convergente avec détecteur principal et auxiliaire grand-angle pour collecte sur large plage
• Sorties précises incluant D10, D50, D90 et valeurs D définies par l'utilisateur
• Acquisition rapide des données et inversion par ajustement libre pour des résultats reproductibles

Applications

• Ciment, céramiques
• Poudres pharmaceutiques et médicinales
• Colorants, pigments, charges
• Produits chimiques, catalyseurs
• Flux, matériaux de brasage, additifs
• Pesticides, explosifs
• Graphite, matériaux photosensibles
• Carburants, poudres métalliques et non métalliques
• Carbonate de calcium, kaolin
• Café et autres poudres alimentaires
• Matériaux magnétiques et industries nécessitant l'analyse de distributions larges

Brevets et technologies

• Brevets conception banc optique : ZL 2014 2 0378380.8
• Brevets alignement 3D banc optique : ZL 2013 2 0835882.4
• Brevets application diffusion Mie : ZL 2013 2 0812021.4
• Brevets cuvette échantillon scellée : ZL.2011 2 0267646.8
• Brevets double faisceau laser orthogonal : ZL 2007 2 0025702.0
• Brevets pompe de dispersion poudre : ZL 2007 2 0018648.7
• Brevets installation de circulation humide : ZL2010 2 0593526.2

Spécifications techniques

• Modèle : Winner3008B
• Plage de mesure : 0,1–1200 μm
• Principe : diffusion Mie
• Arrangement détecteur : logarithmique, 0,015°–145°
• Canaux : 84
• Exactitude / Répétabilité : ≤1,0% (CRM D50)
• Mode : automatique / manuel
• Vitesse test complet : <1 min ; intervalle : 500 ms
• Milieu de dispersion : air comprimé 0–6 bar ; vitesse d'alimentation réglable
• Source laser : rouge λ=639 nm (>3,0 mW) ; optionnel vert λ=405 nm (>2,0 mW)
• Trajet optique & focale : transformée de Fourier en lumière convergente, 500 mm
• Sécurité laser : Classe 1
• Précision alignement optique : jusqu'à 0,2 μm
• Dimensions : 1040×440×540 mm ; Poids net : 58 kg
• Sorties : valeurs D, distributions, graphiques, export Word/Excel/BMP/TXT/PDF
