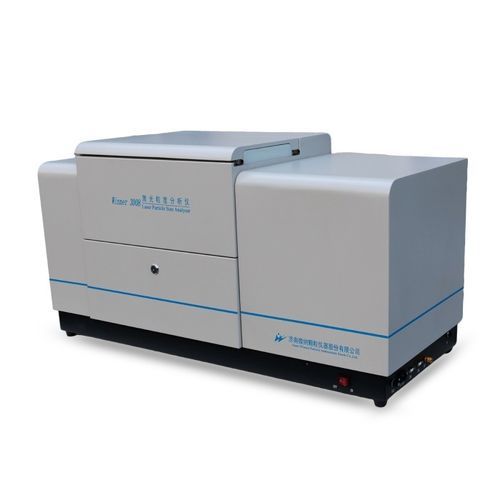

Granulomètre laser Winner3008B

par diffraction laseroptiquepour la recherche

Aperçu produit
Le Winner3008B est un analyseur laser de taille de particules avec unité de dispersion sèche, proposant des modes de fonctionnement entièrement automatique et manuel. Basé sur le principe de diffusion Mie et un trajet optique à transformée de Fourier à lumière convergente, associé à un laser haute performance et un détecteur photoélectrique annulaire haute sensibilité, il assure une bonne répétabilité et précision pour l'analyse de poudres sèches.

Caractéristiques principales
Modèle : Winner3008B
Principe : Diffusion Mie
Agencement détecteurs : Répartition logarithmique ; angle de mesure 0,015°–145°
Modes d'exploitation : Automatique complet ou manuel
Temps de test complet : <1 min ; intervalle par résultat : 500 ms
Dimensions (L×P×H) : 1040 × 440 × 540 mm
Poids net : 58 kg

Taille de mesure
Plage de mesure : 0,1–1200 μm
Nombre de canaux : 84
Erreur d'exactitude : ±3,0 % (CRM D50)
Erreur de répétabilité : ±3,0 % (CRM D50)
Dispersion : Dispersion par turbulence à sec (brevetée) avec technique de cisaillement par onde de choc
Vitesse d'alimentation : Réglable (molette de vitesse variable)
Milieu de dispersion : Air comprimé ; pression 0–6 bar

Optique
Source lumineuse : Laser semi-conducteur rouge λ=639 nm, P>3,0 mW ; laser vert optionnel λ=405 nm, P>2,0 mW
Alignement banc optique : Entièrement automatique ; précision d'alignement jusqu'à 0,2 μm
Trajet optique : Transformée de Fourier à lumière convergente
Longueur focale effective : 500 mm
Sécurité laser : Classe 1

Fonctions du logiciel
Modes d'analyse : Distribution libre, distribution R–R, log-normale et modèles statistiques standard
Comparaison statistique : Comparaison lot à lot et contrôle de procédé
Traitement des données : Analyse statistique intelligente pour fournir des résultats représentatifs
Analyse personnalisée : Définition de toute taille caractéristique D1–D100, pourcentages cumulés au-dessus/en dessous d'une taille et pourcentages cumulés par intervalle
Sorties : Valeurs typiques de taille, données/graphes de distribution différentielle, courbes de distribution cumulée
Export de rapports : Word, Excel, BMP, TXT, PDF
Opération en un clic : Séquence automatique de collecte de poussière, alimentation en air, dosage, test et traitement des données
Langues de l'interface : Chinois et anglais ; autres langues disponibles sur demande
GMP : Optionnel

Avantages

• Modes d'utilisation sélectionnables : Manuel ou entièrement automatique, adaptés au laboratoire et à la production.
• Dispersion optimisée : Dispersion turbulente brevetée et cisaillement par onde de choc garantissent une désagglomération complète ; céramique résistante à l'usure prolonge la durée de vie de l'unité de dispersion.
• Alignement optique automatique : Alignement automatique au micron près pour maintenir le trajet optique optimal.
• Conception optique avancée : Transformée de Fourier à lumière convergente et détecteurs combinés (principal/large-angle) assurent la collecte efficace de la lumière diffusée sur l'ensemble de la plage.
• Rapports complets : Fournit D10/D50/D90, distributions par intervalle et cumulées ; prise en charge des métriques définies par l'utilisateur.
• Inversion rapide des données : Inversion par ajustement libre non contraint et statistiques intelligentes pour des résultats précis et répétables.

Applications
Convient aux poudres sèches de nombreux secteurs : ciment, céramique, pharmacie, pigments, colorants, produits chimiques, catalyseurs, poudres métalliques et non métalliques, carbonate de calcium, kaolin, poudre de café, matériaux photosensibles, etc. Particulièrement adapté aux matériaux réagissant au liquide, modifiant de forme ou perdus en dispersion humide.

Technologie brevetée
Comprend plusieurs technologies brevetées : conception du banc optique, alignement 3D du banc, application de la diffusion Mie, cuve d'échantillon scellée pour analyseurs secs, application laser bicoupée orthogonale, conception de pompe à pulvérisation de poudre et installation de circulation humide.

Caractéristiques techniques

• Modèle : Winner3008B
• Plage de mesure : 0,1–1200 μm
• Canaux : 84
• Principe : Diffusion Mie
• Angle détecteur : 0,015°–145° (répartition logarithmique)
• Modes d'exploitation : Automatique complet et manuel
• Temps de test complet : <1 min ; intervalle par résultat : 500 ms
• Dimensions : 1040 × 440 × 540 mm
• Poids net : 58 kg
• Exactitude / répétabilité : ±3,0 % (CRM D50)
• Dispersion : Dispersion turbulente à sec (brevetée) avec cisaillement par onde de choc
• Milieu de dispersion : Air comprimé (0–6 bar)
• Vitesse d'alimentation : Réglable
• Source lumineuse : Laser rouge λ=639 nm P>3,0 mW ; vert optionnel 405 nm P>2,0 mW
• Longueur focale effective : 500 mm
• Sécurité laser : Classe 1
• Logiciel : Modèles d'analyse multiples, comparaison statistique, analyses personnalisées, export de rapports, fonctionnement automatique en un clic
