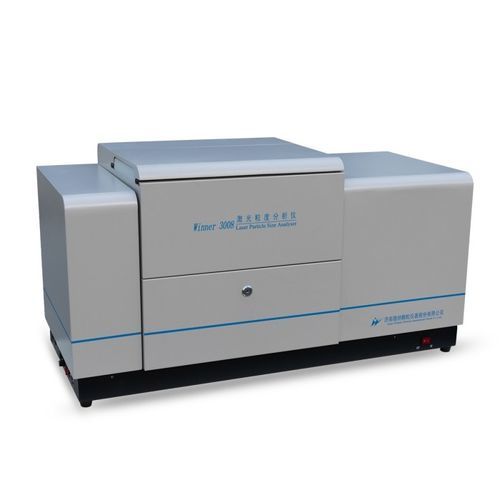

Granulomètre par diffraction laser Winner3008A

par diffraction laserlaserpour la recherche

Aperçu
Le Winner3008A est un analyseur de taille de particules laser équipé d'une unité de dispersion sèche, proposant des modes de fonctionnement manuel et entièrement automatique. Fondé sur la diffusion de Mie et un chemin optique à transformée de Fourier en lumière convergente, il associe un laser performant et un détecteur photoélectrique annulaire sensible pour garantir répétabilité et précision. L'appareil disperse les échantillons dans de l'air comprimé en utilisant une méthode de dispersion turbulente brevetée, un système d'alimentation de précision et une pompe pulvérisatrice brevetée, avec une source d'air silencieuse sans huile pour assurer une dispersion complète des poudres sèches, y compris les matériaux sensibles aux liquides.

Caractéristiques clés

• Modes opératoires sélectionnables : entièrement automatique ou manuel.
• Technologie brevetée de dispersion sèche par turbulence pour une dispersion complète des poudres.
• Principe de diffusion de Mie et chemin optique à transformée de Fourier pour une mesure précise sur large plage.
• Laser semi-conducteur rouge performant (639 nm) et laser auxiliaire vert optionnel (405 nm).
• Réseau de détecteurs à espacement logarithmique couvrant 0,015°–145° pour une collecte complète de la lumière diffusée.
• Source d'air silencieuse sans huile, dispositif d'alimentation de précision et pompe pulvérisatrice brevetée.
• Alignement automatique du banc optique avec une précision jusqu'à 0,2 μm.
• Flux de travail automatique en un clic : aspiration des poussières, alimentation en air, introduction d'échantillon, test et traitement des données.

Spécifications principales (général)
Nom du modèle : Winner3008A
Principe : diffusion de Mie
Arrangement des détecteurs : réseau à espacement logarithmique, angles 0,015°–145°
Mode d'exploitation : entièrement automatique / manuel
Durée d'un test complet : <1 min ; intervalle de résultat : 500 ms
Dimensions extérieures : 1040 × 440 × 540 mm
Poids net : 58 kg

Mesure des tailles
Plage de mesure : 0,1–2000 μm
Nombre de canaux : 106
Erreur de précision : ≤1,0% (CRM D50)
Erreur de répétabilité : ≤1,0% (CRM D50)
Dispersion : dispersion sèche par turbulence brevetée et technique de cisaillement par onde de choc normale
Vitesse d'alimentation : réglable (molette de vitesse variable)
Milieu de dispersion : air comprimé, 0–6 bar

Optique
Source lumineuse : laser semi-conducteur rouge (λ = 639 nm, P > 3,0 mW) ; laser vert auxiliaire optionnel (λ = 405 nm, P > 2,0 mW)
Alignement du banc optique : entièrement automatique, précision jusqu'à 0,2 μm
Chemin optique : transformée de Fourier en lumière convergente
Longueur focale effective : 500 mm
Sécurité laser : Classe 1

Fonctions logicielles

• Modes d'analyse : distribution libre, distribution R-R, log-normale et modèles statistiques.
• Comparaison statistique entre lots, étapes de process ou instants.
• Traitement intelligent des données pour produire des résultats représentatifs.
• Sorties personnalisées pour toute valeur D1–D100 et pourcentages cumulatifs selon seuils ou plages.
• Sorties : tailles typiques, distributions différentielles et cumulatives, histogrammes et courbes.
• Exportation des rapports : Word, Excel, BMP, TXT, PDF.
• Opération automatique en un clic pour le flux de test intégré.
• Interfaces en chinois et anglais ; autres langues disponibles sur demande.
• Option GMP disponible.

Avantages

• Opération flexible : modes manuel et entièrement automatique adaptés aux laboratoires et à la production.
• Système de dispersion scientifique avec turbulence brevetée et cisaillement par onde de choc pour une dispersion efficace ; pièces en céramique résistantes à l'usure pour une longue durée de vie.
• Alignement optique automatique avec réglage micrométrique pour une stabilité du trajet optique.
• Conception optique avancée et détection multi-angle pour des mesures précises et fiables sur toute la plage.
• Rapports complets : D10, D50, D90 et sorties personnalisables D0–D100.
• Acquisition rapide des données et inversion par ajustement libre associée à des statistiques intelligentes pour des résultats reproductibles.

Applications

• Convient pour le ciment, la céramique, l'industrie pharmaceutique, pigments/décolorants, charges, produits chimiques, catalyseurs, poudres de brasage, poussières, additifs, pesticides, explosifs, graphite, matériaux photosensibles, carburants, poudres métalliques et non métalliques, carbonate de calcium, kaolin, café et autres poudres similaires.
• Particulièrement adapté aux poudres réactives au liquide ou modifiant leurs propriétés/forme en milieu liquide (ex. certains extraits végétaux, matériaux magnétiques).

Technologies brevetées

• Conception du banc optique : brevet ZL 2014 2 0378380.8.
• Système d'alignement optique 3D : brevet ZL 2013 2 0835882.4.
• Application du principe de diffusion de Mie : brevet ZL 2013 2 0812021.4.
• Cellule d'échantillon entièrement scellée pour analyseur sec : brevet ZL.2011 2 0267646.8.
• Application faisceau laser double orthogonal : brevet ZL 2007 2 0025702.0.
• Conception de la pompe de dispersion de poudre : brevet ZL 2007 2 0018648.7.
• Installation de circulation humide : brevet ZL2010 2 0593526.2.

Spécifications techniques

• Nom du modèle : Winner3008A
• Plage de mesure : 0,1–2000 μm
• Principe : diffusion de Mie
• Arrangement des détecteurs : réseau à espacement logarithmique, 0,015°–145°
• Nombre de canaux : 106
• Erreur de précision : ≤1,0% (CRM D50)
• Erreur de répétabilité : ≤1,0% (CRM D50)
• Mode d'exploitation : entièrement automatique / manuel
• Durée d'un test complet : <1 min ; intervalle de résultat : 500 ms
• Méthode de dispersion : dispersion sèche par turbulence brevetée, cisaillement par onde de choc normale
• Vitesse d'alimentation : réglable
• Milieu de dispersion : air comprimé 0–6 bar
• Source lumineuse : rouge 639 nm (>3,0 mW) ; option 405 nm (>2,0 mW)
• Chemin optique : transformée de Fourier en lumière convergente
• Longueur focale effective : 500 mm
• Précision d'alignement du banc optique : jusqu'à 0,2 μm
• Sécurité laser : Classe 1
• Dimensions : 1040 × 440 × 540 mm
• Poids net : 58 kg
• Sorties logicielles : distributions différentielles et cumulatives, histogrammes/courbes, tailles typiques, D0–D100 personnalisables
• Formats de rapport : Word, Excel, BMP, TXT, PDF
• Opération automatique en un clic : automatisation du flux de travail
• Langues d'interface : chinois et anglais (autres disponibles)
• GMP : optionnelle
