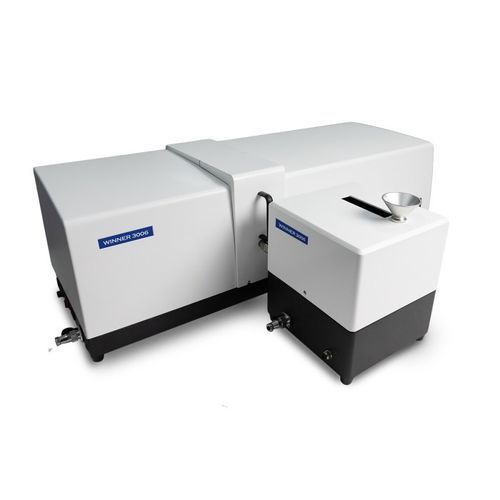

Granulomètre optique Winner3006

laserpar diffraction laserpour l'industrie pharmaceutique

Présentation
Le Winner3006 est un analyseur laser universel à dispersion sèche destiné à la mesure précise de la taille de particules dans des poudres sèches. Il s'appuie sur la théorie de la diffusion de Mie, un chemin optique convergent à transformée de Fourier (optique pliée), une source laser performante (λ = 639 nm, P > 2 mW) et un anneau photodétecteur à haute sensibilité pour garantir précision et répétabilité. L'appareil utilise l'air comme milieu de dispersion et un dispositif de dispersion turbulent breveté associé à un système d'alimentation haute précision, une pompe d'aspersion pour poudre et une source d'air sans huile et silencieuse pour assurer une dispersion complète des échantillons.

Principales caractéristiques

• Système universel de dispersion sèche avec technologie turbulente brevetée pour une séparation complète des particules.
• Fonctionnement SOP automatisé en une touche : dépoussiérage automatique, alimentation en air, introduction d'échantillon, test et traitement des données.
• Source laser performante (λ = 639 nm, P > 2 mW) avec sécurité laser Classe 1.
• Chemin optique convergent à transformée de Fourier et disposition multi-angle des détecteurs pour collecter la diffusion sur toute la plage de mesure.
• Alignement automatique du banc optique (alignement 3D via moteurs pas à pas hybrides précis) pour une stabilité du trajet optique.
• Algorithmes de libre ajustement pour représenter fidèlement la distribution réelle des particules.
• Acquisition de données à haute vitesse (jusqu'à 10 kHz) et temps de test rapide (dès 10 secondes).

Applications
Le Winner3006 convient aux secteurs du ciment, des céramiques, de la pharmacie, des colorants et pigments, des charges, des produits chimiques, des catalyseurs, de la poussière de charbon, des additifs, des pesticides, des explosifs, du graphite, des produits photographiques, des carburants, des poudres métalliques et non métalliques, du carbonate de calcium, du kaolin et autres industries de poudres. Il est particulièrement adapté aux matériaux réactifs ou instables en milieu liquide, aux poudres magnétiques, aux plantes médicinales et aux poudres à large distribution ou de grande taille.

Spécifications principales
Général
Nom du modèle : Winner3006
Principe : Diffusion de Mie
Vitesse de test : Minimum 10 secondes
Indice de réfraction : Saisie utilisateur sur une large plage
Fréquence d'échantillonnage : Jusqu'à 10 kHz
Dimensions extérieures : Unité principale 1030×450×325 mm ; Module sec 260×245×295 mm
Poids net : Unité principale 33 kg ; Module sec 7 kg
Mode d'exploitation : SOP entièrement automatisé, opération en une touche

Mesure
Plage de mesure : 0,1–600 μm
Nombre de canaux : 49
Erreur d'exactitude : ≤1,0 % (CRM D50)
Erreur de répétabilité : ≤1,0 % (CRM D50)
Dispersion : Dispersion turbulente sèche, introduction automatique d'échantillon, test en une touche

Optique
Source lumineuse : Laser λ = 639 nm, P > 2 mW
Système d'alignement du banc optique : Alignement automatique 3D
Chemin optique : Transformée de Fourier convergente (optique pliée)
Sécurité laser : Classe 1

Fonctions logicielles
Modes d'analyse : Distribution libre, distribution R-R, loi log-normale et autres modèles statistiques
Comparaison statistique : Comparaison de lots ou d'étapes de process sur plusieurs résultats
Traitement des données : Analyse statistique intelligente pour fournir des résultats représentatifs
Analyse personnalisée : Tailles caractéristiques D1–D100, pourcentages cumulés et plages selon normes industrielles
Sorties : Tailles caractéristiques, distributions différentielles et cumulées, histogrammes/graphes et exports de données
Rapport : Exportable en Word, Excel, image (BMP), texte (TXT) et PDF
Opération en une touche : Collecte des poussières, alimentation en air, introduction, test et traitement des données automatiques
Langues de l'interface : Chinois et anglais (autres langues sur demande)
GMP : Optionnel

Avantages et brevets

• Système d'exploitation intelligent permettant des tests en une touche pour une meilleure répétabilité.
• Dispersion turbulente brevetée et effet de cisaillement Normalshock avec noyau de dispersion en céramique résistant à l'usure pour une longue durée de vie et des résultats stables.
• Alignement automatique du banc optique par moteurs pas à pas hybrides pour un positionnement micronique.
• Conception optique convergente à transformée de Fourier et détecteurs multi-angle pour une collecte complète de la diffusion.
• Technologies protégées incluant la conception du banc optique, l'alignement 3D, l'application de la diffusion de Mie, la cuve d'échantillon scellée pour l'analyse sèche, l'application double faisceau laser et la conception de la pompe de dispersion de poudre.

Caractéristiques techniques

• Nom du modèle : Winner3006
• Plage de mesure : 0,1–600 μm
• Principe : Diffusion de Mie
• Nombre de canaux : 49
• Vitesse de test : Minimum 10 secondes
• Fréquence d'échantillonnage : Jusqu'à 10 kHz
• Erreur d'exactitude : ≤1,0 % (CRM D50)
• Erreur de répétabilité : ≤1,0 % (CRM D50)
• Méthode de dispersion : Dispersion sèche turbulente avec introduction automatique d'échantillon
• Source lumineuse : Laser λ = 639 nm, P > 2 mW (Classe 1)
• Chemin optique : Transformée de Fourier convergente (optique pliée)
• Alignement du banc optique : Automatique 3D précis
• Dimensions extérieures : Unité principale 1030×450×325 mm ; Module sec 260×245×295 mm
• Poids net : Unité principale 33 kg ; Module sec 7 kg
• Mode d'exploitation : SOP entièrement automatisé, opération en une touche
• Sorties logicielles : Distributions différentielles & cumulatives, tailles caractéristiques D1–D100, rapports exportables (Word, Excel, PDF, BMP, TXT)
