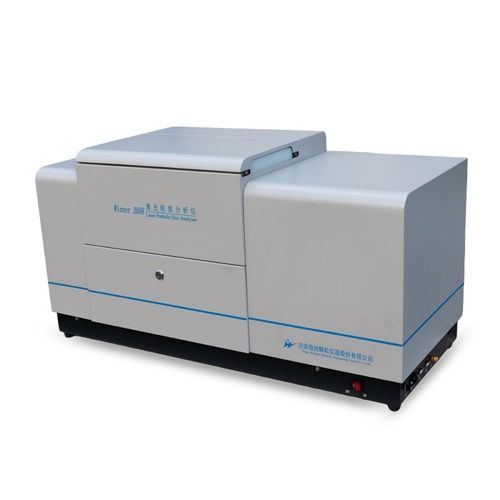

Granulomètre par diffraction laser Winner2008B

optiquepar diffraction laserpour l'industrie agroalimentaire

Aperçu
Le Winner2008B est un analyseur laser de taille de particules en dispersion humide basé sur le principe de diffusion de Mie. Plage de mesure : 0,01–1200 μm. Le système utilise une détection double faisceau / double spectre et la mesure par diffusion latérale pour fournir une analyse de taille de particules fiable et répétable pour le contrôle qualité industriel, la R&D et les laboratoires.

Principales caractéristiques

• Plage de mesure : 0,01–1200 μm
• Système de détection double faisceau et double spectre
• Technologie de diffusion latérale pour une précision améliorée
• Modes de fonctionnement automatique et manuel
• Flux de travail automatisé en un clic : prise d'échantillon, élimination des bulles, dispersion, mesure, nettoyage et traitement des données

Système de dispersion
Dispersion intégrée humide et sèche avec agitation mécanique, dispersion ultrasonique et circulation pour éviter la sédimentation secondaire des grosses particules. Composants : ultrasonique (40 kHz, 60 W, temps réglable), agitateur (0–3000 tr/min réglable), pompe de circulation (30 L/min, 70 W). Capteur de niveau d'eau pour prévenir les débordements. Volume de la cuve échantillon : 10 mL.

Optique et détection
Trajectoire optique par transformée de Fourier à lumière convergente (brevet Winner) avec alignement automatique du banc optique (précision jusqu'à 0,2 μm). Détection via un réseau de détecteurs à espacement logarithmique couvrant des angles de test de 0,015° à 145°. Sources lumineuses : laser semi-conducteur rouge (λ = 639 nm, P > 3,0 mW) et laser vert optionnel (λ = 405 nm, P > 2,0 mW). Longueur focale effective : 500 mm. Sécurité laser : Classe 1.

Logiciel et données
Le logiciel prend en charge plusieurs modèles d'analyse (distribution libre, distribution R–R, log-normale, modèles statistiques), la comparaison multi-résultats, le traitement intelligent pour produire des résultats représentatifs, des métriques personnalisables (n'importe quel D1–D100, pourcentages cumulatifs) et des sorties graphiques (distributions différentielles et cumulées). Formats d'export : Word, Excel, BMP, TXT, PDF. Langues d'interface : chinois et anglais ; autres langues disponibles. Option GMP disponible.

Applications

• Ciment, céramique
• Pharmacie, émulsions, dopes
• Colorants, pigments, encres, matériaux photosensibles
• Produits chimiques, catalyseurs, abrasifs, lubrifiants
• Poudres métalliques et non métalliques, carbonate de calcium, kaolin
• Additifs alimentaires, pesticides, explosifs
• Carburant, graphite, fluides de forage, matériaux de brasage
• Autres poudres et boues (ex. : boue eau-charbon)

Avantages

• Fonctionnement automatique en un bouton réduisant l'intervention opérateur et les erreurs
• Dispersion humide et sèche entièrement intégrée avec contrôle coordonné et circuit raccourci pour éviter la précipitation secondaire
• Trajectoire optique par transformée de Fourier à lumière convergente améliorant la discrimination submicronique
• Alignement optique automatique avec moteur pas-à-pas hybride de précision (précision de micro-mouvement jusqu'à 0,1 μm) garantissant la stabilité des tests
• Conception à double trajet optique et double laser orthogonale étendant la plage et la sensibilité des sous-microns au millimètre
• Algorithme de libre ajustement sans contrainte reflétant fidèlement la distribution particulaire

Brevets et points technologiques

• Brevet conception du banc optique : ZL 2014 2 0378380.8
• Brevet système d'alignement 3D du banc optique : ZL 2013 2 0835882.4
• Brevet application du principe de diffusion Mie : ZL 2013 2 0812021.4
• Brevet cuvette échantillon scellée pour analyseur de particules à sec : ZL.2011 2 0267646.8
• Brevet application double faisceau laser orthogonal : ZL 2007 2 0025702.0
• Brevet conception pompe de dispersion de poudre : ZL 2007 2 0018648.7
• Brevet installation de circulation humide : ZL2010 2 0593526.2

Caractéristiques / spécifications techniques

• Nom du modèle : Winner2008B
• Principe : diffusion de Mie
• Plage de mesure : 0,01–1200 μm
• Nombre de canaux : 84 pcs
• Agencement détecteurs : réseau à espacement logarithmique, angle de test 0,015°–145°
• Erreur de précision : ≤0,5% (CRM D50)
• Erreur de répétabilité : ≤0,5% (CRM D50)
• Mode d'utilisation : entièrement automatique / commande manuelle
• Vitesse de test complète : <2 min ; intervalle par résultat de test : 500 ms
• Dispersion : Ultrasonique f=40 kHz, p=60 W (temps réglable) ; Agitation : 0–3000 tr/min ; Circulation : 30 L/min, 70 W ; Capteur de niveau d'eau ; Cuve échantillon : 10 mL
• Source lumineuse : laser semi-conducteur rouge λ=639 nm, P>3,0 mW ; laser vert optionnel λ=405 nm, P>2,0 mW
• Alignement banc optique : automatique, précision jusqu'à 0,2 μm
• Trajectoire optique : transformée de Fourier à lumière convergente
• Longueur focale effective : 500 mm
• Sécurité laser : Classe 1
• Dimensions extérieures : 1040 mm × 440 mm × 540 mm
• Poids net : 58 kg
• Logiciel : plusieurs modèles d'analyse, sorties personnalisées, export Word/Excel/BMP/TXT/PDF, opération en un clic, interface chinois & anglais
• GMP : optionnel
