Granulomètre par diffraction laser Winner2309C WinModule-201

optiquepar diffraction laserpar diffusion statique de la lumière

Aperçu du produit

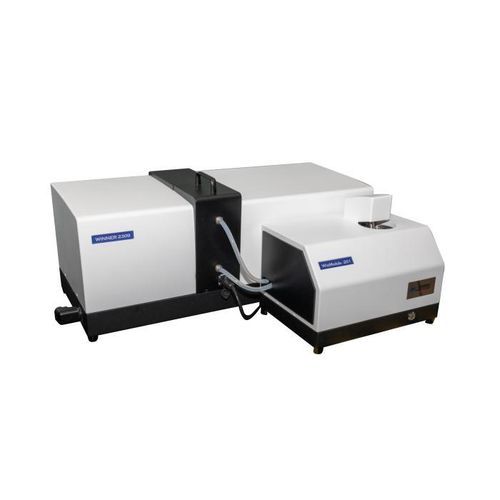

Winner2309C WinModule-201 est un analyseur laser de taille de particules en dispersion humide, entièrement automatisé, basé sur les principes de diffusion de Mie et de Fraunhofer. Une sonde photoélectrique haute sensibilité et une optique avec objectif Canon importé garantissent des mesures de distribution granulométrique précises et reproductibles. Conçu pour les services contrôle qualité industriels, instituts de recherche, laboratoires universitaires et centres R&D.

Caractéristiques principales (Général)
Nom du modèle : Winner2309C WinModule-201
Principe : Diffusion de Mie et Fraunhofer
Vitesse de test : Jusqu'à 10 secondes
Indice de réfraction : Saisie flexible d'une large plage d'indices
Fréquence d'échantillonnage : Jusqu'à 10 kHz
Dimensions extérieures : Unité principale 870×340×380 mm ; Module humide 415×280×335 mm
Poids net : Unité principale 32 kg ; Module humide 15 kg
Mode d'exploitation : SOP entièrement automatisé ; opération en un clic pour l'ensemble du flux

Taille de mesure
Plage de mesure : 0,01–2000 μm
Injecteur d'échantillon : WinModule-201
Nombre de canaux : 106 canaux
Erreur d'exactitude : ≤0,5% (CRM D50)
Erreur de répétabilité : ≤0,5% (CRM D50)
Méthodes de dispersion : Ultrason (40 kHz, 60 W, temps réglable) ; Agitation mécanique (0–3000 tr/min) ; Dispersion par circulation (débit 1–8 L/min, pompe 120 W) ; Méthodes humides combinant ultrason, agitation et circulation intégrée
Volume du réservoir : 600 ml

Optique
Source lumineuse : Laser principal λ = 639 nm, P > 2 mW ; Laser auxiliaire λ = 405 nm, P > 2 mW
Alignement banc optique : Système d'alignement automatique
Chemin optique : Fourier inverse (chemin optique plié)
Sécurité laser : Classe 1

Fonctions logicielles
Modes d'analyse : Distribution libre, distribution R–R, loi log-normale et modèles statistiques par catégorie
Comparaison statistique : Comparaison de résultats multiples entre lots ou temps de traitement pour piloter qualité et coûts
Traitement des données : Analyse statistique intelligente pour fournir des résultats représentatifs
Analyses personnalisées : Sortie de toute taille caractéristique entre D1 et D100, pourcentages cumulés au-dessus/en-dessous de tailles spécifiées et plages adaptées aux besoins industriels
Exportation : Valeurs types, distributions différentielles et cumulatives avec graphiques ; export Word, Excel, image (.bmp), texte (.txt), PDF
Opération en un clic : Séquence automatique prise d'eau, dégazage, dispersion, mesure, nettoyage et traitement des données
Langues d'interface : Chinois et Anglais (autres langues sur demande)
GMP : Optionnel

Avantages

• Alignement automatique du chemin optique : moteur pas-à-pas hybride de précision avec positionnement micrométrique garantissant un alignement optimal pour des mesures stables et précises.
• Dispersion par circulation à haute stabilité : circulation humide continue et uniforme empêchant la sédimentation et l'agglomération ; pilotage coordonné de l'ultrason et de la circulation pour améliorer la répétabilité.
• Dispersion automatique des échantillons : conception modulaire humide/sec réduit la longueur des conduites, limite la décantation des grosses particules, diminue la maintenance et facilite le nettoyage.
• Logiciel d'instrument : ajustement libre sans contrainte collectant les données de diffusion et analysant automatiquement les populations multimodales ; résolution physique élevée pour les particules <2 μm réparties en 12 classes.
• Conception du chemin optique : chemin plié par Fourier inverse breveté offrant un angle de mesure de 0,015–145°, étendant la plage et la résolution ; chemin optique scellé et antipoussière.

Applications

• Ciment
• Céramique
• Pharmacie
• Émulsions
• Revêtements
• Colorants
• Finition textile
• Produits chimiques
• Catalyseurs
• Boues de forage
• Abrasifs
• Lubrifiants
• Matières à braser
• Gels
• Échantillons biologiques
• Alimentation
• Additifs
• Pesticides
• Explosifs
• Graphite
• Matières photosensibles
• Carburants
• Encres
• Poudres métalliques
• Poudres non métalliques
• Carbonate de calcium
• Kaolin
• Boue eau-charbon et autres matériaux poudreux

Technologies brevetées
Technologies brevetées : conception du banc optique, système d'alignement optique 3D, application du principe de Mie, cuve d'échantillon scellée pour analyse sèche, double faisceau laser orthogonal, pompe de dispersion poudreuse et installation de circulation humide.

Spécifications techniques

• Nom du modèle : Winner2309C WinModule-201
• Plage de mesure : 0,01–2000 μm
• Principe : Diffusion de Mie et Fraunhofer
• Nombre de canaux : 106
• Erreur d'exactitude : ≤0,5% (CRM D50)
• Erreur de répétabilité : ≤0,5% (CRM D50)
• Source lumineuse : Laser principal 639 nm et laser auxiliaire 405 nm (tous deux >2 mW)
• Méthodes de dispersion : Ultrason (40 kHz, 60 W), agitation mécanique (0–3000 tr/min), dispersion par circulation (1–8 L/min)
• Volume du réservoir : 600 ml
• Dimensions extérieures : Unité principale 870×340×380 mm ; Module humide 415×280×335 mm
• Poids net : Unité principale 32 kg ; Module humide 15 kg
• Vitesse de test : Jusqu'à 10 secondes
• Fréquence d'échantillonnage : Jusqu'à 10 kHz
• Chemin optique : Fourier inverse (plié)
• Sécurité laser : Classe 1
• Mode d'exploitation : SOP entièrement automatisé ; opération en un clic
• Sorties logicielles : Distributions numériques et graphiques différentielles et cumulatives ; export Word/Excel/BMP/TXT/PDF
• Langues d'interface : Chinois et Anglais (autres langues optionnelles)
