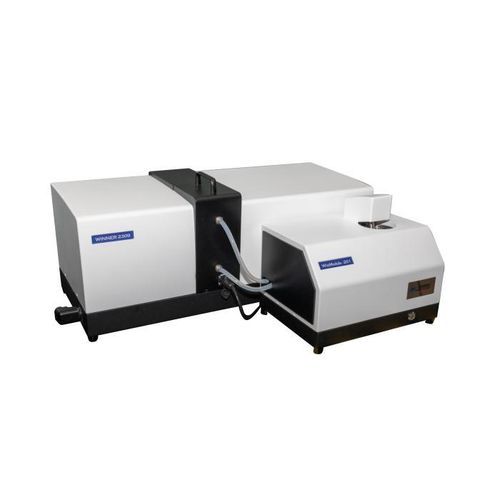

Granulomètre par diffraction laser Winner2309B WinModule-201

optiquepar diffraction laserpour l'industrie agroalimentaire

Présentation
Le Winner2309B WinModule-201 est un analyseur de taille de particules à dispersion humide entièrement automatique, basé sur les principes de diffusion de Mie et de Fraunhofer. Il associe un système de détection photoélectrique haute sensibilité à un chemin optique équipé d'optiques Canon importées pour garantir la précision et la répétabilité. Conçu pour les instituts de recherche, laboratoires universitaires, centres R&D et laboratoires de contrôle qualité industriels.

Résumé des caractéristiques principales

• Plage de mesure : 0,01–2800 μm
• Principes : diffusion de Mie et de Fraunhofer
• Temps de test le plus rapide : 10 secondes
• Fréquence d'échantillonnage : jusqu'à 10 kHz
• Mode d'exploitation : SOP entièrement automatisé
• Nombre de canaux : 108

Dispersion et gestion des échantillons

• Dispersion ultrasonique : 40 kHz, 60 W (durée réglable)
• Agitation mécanique : 0–3000 rpm (réglable)
• Circulation : débit 1–8 L/min ; puissance pompe 120 W
• Module humide : ultrasons, agitation mécanique et circulation intégrée
• Volume du réservoir : 600 ml ; injecteur d'échantillon : WinModule-201

Optique et sources lumineuses

• Laser principal : 639 nm, >2 mW
• Laser auxiliaire : 405 nm, >2 mW
• Table optique : alignement automatique
• Chemin optique : Fourier inverse (chemin optique replié), plage d'angle 0,015–145°
• Classe de sécurité laser : Classe 1

Fonctions logicielles

• Modèles d'analyse : distribution libre, R‑R, log‑normale et modèles statistiques par catégorie
• Comparaison statistique : comparer plusieurs résultats selon lots, temps de traitement ou conditions
• Traitement des données : sélection intelligente des résultats représentatifs et analyses statistiques
• Sorties personnalisées : toute taille caractéristique entre D1 et D100, pourcentages cumulés supérieurs/inférieurs, pourcentages cumulés par intervalle
• Formats d'export : Word, Excel, BMP, TXT, PDF
• Opération en un clic : prise d'eau, élimination des bulles, dispersion, test, nettoyage et traitement des données automatiques
• Interface : chinois et anglais (autres langues possibles)
• GMP : en option

Avantages

• Système d'alignement optique automatique avec moteurs pas à pas hybrides pour un positionnement au micron et des mesures stables.
• Dispersion par circulation haute stabilité pour limiter la sédimentation et l'agglomération ; contrôle coordonné ultrasons/circulation pour ajuster l'intensité de dispersion.
• Conception modulaire humide/sec à circuit raccourci pour réduire la précipitation des grosses particules et les coûts de maintenance.
• Logiciel avec ajustement libre pour l'analyse multi‑modalités et haute résolution pour les particules < 2 μm.
• Conception optique brevetée en Fourier inverse (repliée) élargissant la plage angulaire et améliorant la portée et la résolution de mesure ; chemin optique scellé pour protection contre la poussière.

Applications

• Ciment, céramique
• Pharmacie et médecine
• Émulsions, encrasement, teintures, produits chimiques, catalyseurs
• Fluids de forage, abrasifs, lubrifiants, matériaux de brasage
• Échantillons biologiques, aliments, additifs, pesticides, explosifs
• Graphite, matériaux photosensibles, carburants, encres
• Poudres métalliques et non métalliques, carbonate de calcium, kaolin
• Slurry charbon‑eau et autres systèmes poudre‑liquide

Technologie brevetée et remarques
La conception de la table optique et le système d'alignement tridimensionnel sont protégés par brevets. L'application du principe de Mie, la configuration dual‑laser orthogonale, la cuve d'échantillon scellée, la pompe de dispersion de poudre et l'installation de circulation humide sont couverts par plusieurs brevets.

Spécifications techniques

• Modèle : Winner2309B WinModule-201
• Plage de mesure : 0,01–2800 μm
• Principe : diffusion de Mie et de Fraunhofer
• Vitesse de test : jusqu'à 10 s
• Fréquence d'échantillonnage : jusqu'à 10 kHz
• Canaux : 108
• Exactitude (CRM D50) : ≤ 0,5%
• Répétabilité (CRM D50) : ≤ 0,5%
• Dispersion : ultrasons 40 kHz/60 W ; mécanique 0–3000 rpm ; circulation 1–8 L/min, 120 W
• Volume du réservoir : 600 ml
• Sources lumineuses : 639 nm (>2 mW) et 405 nm (>2 mW)
• Alignement table optique : automatique
• Chemin optique : Fourier inverse, plage angulaire 0,015–145°
• Classe laser : Classe 1
• Dimensions : unité principale 870 × 340 × 380 mm ; module humide 415 × 280 × 335 mm
• Poids net : unité principale 32 kg ; module humide 15 kg
• Mode d'exploitation : SOP entièrement automatisé
• Sorties logicielles : distributions par intervalle et cumulatives, graphiques, export (Word, Excel, BMP, TXT, PDF)
