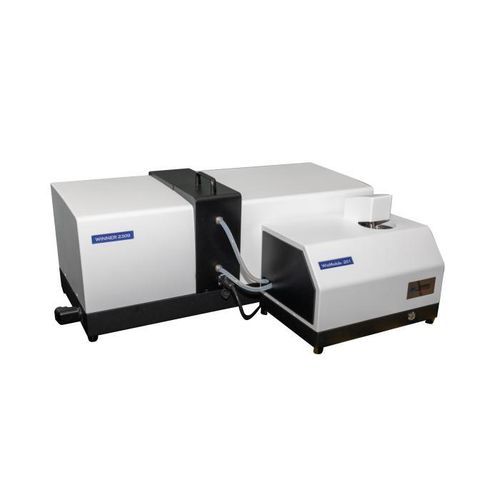

Granulomètre par diffraction laser Winner2309A WinModule-201

optiquepour l'industrie agroalimentairepour le contrôle qualité

Présentation
Le Winner2309A WinModule-201 est un analyseur laser granulométrique humide entièrement automatique et intelligent, basé sur les principes avancés de diffusion de Mie et de diffraction de Fraunhofer. Un système de détection photoélectrique haute sensibilité et haute résolution et un chemin optique avec objectif Canon importé garantissent des mesures de distribution granulométrique précises et répétables. L'appareil convient aux services de contrôle qualité industriels, aux instituts de recherche, laboratoires universitaires, centres R&D et organismes de test.

Points forts
Plage de mesure : 0,01–3500 μm
Vitesse de test la plus rapide : 10 secondes
Fréquence d'acquisition : jusqu'à 10 kHz
Mode SOP en un clic pour prélèvement, élimination des bulles, dispersion, mesure, nettoyage et traitement des données

Dispersion et gestion des échantillons
Méthodes de dispersion : ultrason, agitation mécanique et dispersion circulante intégrée.
Ultrasons : 40 KHz, 60 W (durée réglable).
Agitation : 0–3000 tr/min (réglable).
Circulation : débit 1–8 L/min ; puissance 120 W.
Volume de la cuve d'échantillon : 600 ml.

Applications

• Ciment
• Céramique
• Pharmaceutique (médicaments)
• Émulsions
• Dope (solution d'enduction)
• Colorants
• Apprêt / imprégnation
• Produits chimiques
• Catalyseurs
• Fluides de forage
• Abrasifs
• Lubrifiants
• Matériaux de brasage
• Cellules
• Micro-organismes
• Agroalimentaire
• Additifs
• Parasiticides
• Explosifs
• Graphite
• Matériaux photosensibles
• Combustibles
• Encres
• Poudres métalliques
• Poudres non métalliques
• Carbonate de calcium
• Kaolin
• Pâte eau-charbon (water-coal slurry)
• Autres poudres

Caractéristiques principales

• Modèle : Winner2309A WinModule-201
• Principe : diffusion de Mie et diffraction de Fraunhofer
• Plage de mesure : 0,01–3500 μm
• Nombre de canaux : 116
• Vitesse de test : 10 s (plus rapide)
• Fréquence d'échantillonnage : jusqu'à 10 kHz
• Erreur précision/répétabilité : ≤0,5 % (CRM D50)
• Dispersion : ultrasons (40 KHz, 60 W), agitation mécanique (0–3000 tr/min), circulation (1–8 L/min, 120 W)
• Volume de cuve : 600 ml
• Dimensions : Unité principale 870×340×380 mm ; module humide 415×280×335 mm
• Poids net : Unité principale 32 kg ; module humide 15 kg
• Sources lumineuses : laser principal 639 nm (>2 mW), laser auxiliaire 405 nm (>2 mW)
• Chemin optique : Fourier inverse (replié)
• Alignement optique : automatique
• Classe laser : Classe 1
• Mode opératoire : SOP entièrement automatisé ; fonctionnement en un clic
• Logiciel : multiples modes d'analyse, sorties personnalisées D1–D100, comparaisons statistiques, traitement intelligent, formats d'export variés
• Langues d'interface : chinois et anglais (autres sur demande)
• GMP : optionnelle

Optique
Source lumineuse : laser principal λ = 639 nm, P > 2 mW ; laser auxiliaire λ = 405 nm, P > 2 mW.
Alignement automatique du banc optique et chemin optique Fourier inverse replié offrant une large plage angulaire (0,015–145°) et une haute résolution. Classe de sécurité laser 1.

Logiciel et données
Modèles d'analyse : distribution libre, R-R, log-normale et modèles statistiques par catégorie.
Permet la comparaison statistique de résultats multiples, comparaisons par lots et avant/après traitement.
Sorties personnalisées : toute taille caractéristique entre D1 et D100 ; pourcentages cumulés supérieurs/inférieurs à des tailles spécifiées ; pourcentages par intervalle.
Résultats : valeurs typiques de taille, distribution différentielle/intervalle (données/graphes) et courbes de distribution cumulée.
Export de rapports : Word, Excel, BMP, TXT, PDF.

Avantages
Alignement optique automatique avec précision de positionnement au micron.
Système de dispersion circulante haute stabilité pour prévenir la sédimentation et l'agglomération ; contrôle coordonné ultrasound/circulation.
Conception modulaire sec/ humide réduisant les chemins de tuyauterie, limitant la décantation des grosses particules et facilitant le nettoyage et la maintenance.
Logiciel de recalage libre pour l'analyse multimodale, haute résolution pour particules < 2 μm.
Technologie brevetée Fourier inverse (chemin optique replié) avec conception optique scellée et protection contre la poussière.

Spécifications techniques

• Modèle : Winner2309A WinModule-201
• Plage de mesure : 0,01–3500 μm
• Principe : diffusion de Mie et diffraction de Fraunhofer
• Canaux : 116
• Vitesse de test : 10 s
• Fréquence d'échantillonnage : jusqu'à 10 kHz
• Précision / Répétabilité : ≤0,5 % (CRM D50)
• Méthodes de dispersion : ultrasons, agitation mécanique, circulation
• Cuve d'échantillon : 600 ml
• Dimensions et poids : voir caractéristiques principales
