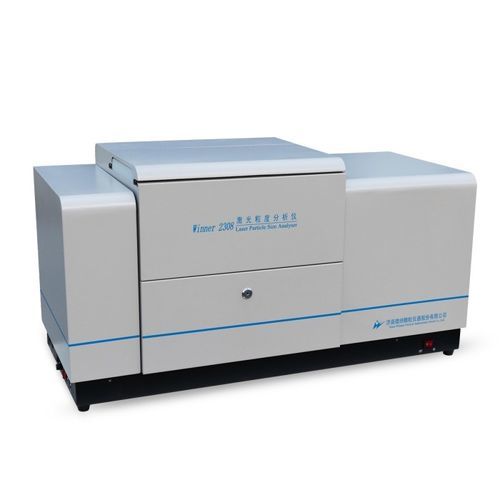

Granulomètre par diffraction laser Winner2308A

par diffusion statique de la lumièrepour l'industrie cosmétiquepour l'industrie agroalimentaire

Aperçu du produit
Le Winner2308A est un analyseur de taille de particules laser intelligent et entièrement automatique, intégrant mesures humides et sèches selon la théorie de diffraction laser (Mie et Fraunhofer). Plage de mesure humide : 0,01–2000 μm ; sèche : 0,1–2000 μm. Le système utilise une détection double faisceau et double spectre ainsi qu'une mesure par diffusion latérale pour fournir des distributions granulométriques fiables et reproductibles pour le contrôle qualité industriel, les laboratoires de recherche et les centres R&D.

Plage de mesure
Humide : 0,01–2000 μm ; Sèche : 0,1–2000 μm.

Spécifications principales
Modèle : Winner2308A
Principe : Diffusion Mie et Fraunhofer
Détecteur : Réseau à espacement logarithmique, angles 0,015°–145°
Modes d'exploitation : Automatique complet et manuel sélectionnable
Vitesse de test : Humide < 2 min ; Sèche < 1 min ; intervalle de donnée 500 ms
Dimensions : 1040 × 440 × 540 mm
Masse nette : 58 kg
Nombre de canaux : 106
Erreur d'exactitude (CRM D50) : Humide ≤ 0,5 % ; Sèche ≤ 1,0 %
Répétabilité (CRM D50) : Humide ≤ 0,5 % ; Sèche ≤ 1,0 %

Dispersion humide
Ultrasons : 40 kHz, 60 W (durée réglable)
Agitation : 0–3000 tr/min (réglable)
Circulation : Débit 30 L/min ; Puissance 70 W
Capteur de niveau d'eau : Prévention des débordements et protection de l'appareil
Volume de la cuve d'échantillon : 10 mL

Dispersion sèche
Technologie brevetée de dispersion par turbulence avec technique de cisaillement par onde de choc
Vitesse d'alimentation : Réglable (commande de vitesse variable)
Milieu de dispersion : Air comprimé, 0–6 bar

Optique
Source lumineuse : Laser semi-conducteur rouge λ = 639 nm, P > 3,0 mW ; laser vert optionnel λ = 405 nm, P > 2,0 mW
Alignement banc optique : Automatique complet, précision jusqu'à 0,2 μm
Chemin optique : Chemin de type transformée de Fourier à lumière convergente
Longueur focale effective : 500 mm
Sécurité laser : Classe 1

Logiciel et rapports
Modèles d'analyse : Distribution libre, distribution R-R, log-normale et modèles statistiques segmentés
Comparaison statistique : Comparaisons inter-lots et selon conditions de process pour le contrôle qualité
Traitement des données : Sélection intelligente des résultats représentatifs et analyses statistiques
Sorties personnalisées : D1–D100, pourcentages cumulés, pourcentages par intervalle
Formats d'export : Word, Excel, BMP, TXT, PDF
Opération en un clic : Humide — séquence automatique prélèvement d'eau, dégazage, dispersion, test, nettoyage, traitement des données ; Sèche — séquence automatique aspiration poussière, alimentation en air, alimentation d'échantillon, test, traitement des données
Langues d'interface : Chinois et anglais ; autres langues sur demande
Support GMP : Optionnel

Applications

• Poudres solides, suspensions et émulsions
• Produits chimiques
• Matériaux magnétiques
• Pharmacie
• Ciment et matériaux de construction
• Revêtements et pigments
• Agroalimentaire
• Pesticides
• Industrie nucléaire
• Électronique et matériaux pour batteries
• Papier
• Métallurgie et céramique
• Cosmétiques
• Abrasifs
• Poudres métalliques et non métalliques (ex. carbonate de calcium, talc, kaolin, aluminium, terres rares)
• Catalyseurs, agents moussants, réfractaires, charges, graphite

Avantages

• Commutation en un clic entre modes humide et sec — dispersion intégrée
• Système intégré de dispersion humide et sèche (agitation mécanique, ultrasons, circulation ; turbulence sèche brevetée)
• Flux de travail automatique intelligent pour tests en une touche
• Conception optique à transformée de Fourier et double spectre
• Double chemin optique et double laser orthogonal pour étendre la plage et améliorer la précision
• Technique de fitting libre pour restituer la distribution réelle des particules

Technologies brevetées

• Brevet conception du banc optique No. ZL 2014 2 0378380.8
• Brevet système d'alignement optique 3D No. ZL 2013 2 0835882.4
• Brevet application principe Mie No. ZL 2013 2 0812021.4
• Brevet cuve échantillon scellée No. ZL.2011 2 0267646.8
• Brevet application double faisceau laser orthogonal No. ZL 2007 2 0025702.0
• Brevet pompe de dispersion de poudre No. ZL 2007 2 0018648.7
• Brevet installation de circulation humide No. ZL2010 2 0593526.2

Caractéristiques techniques

• Modèle : Winner2308A
• Plage de mesure (humide) : 0,01–2000 μm
• Plage de mesure (sèche) : 0,1–2000 μm
• Nombre de canaux : 106
• Exactitude (CRM D50) : Humide ≤ 0,5 % ; Sèche ≤ 1,0 %
• Répétabilité (CRM D50) : Humide ≤ 0,5 % ; Sèche ≤ 1,0 %
• Dispersion humide : Ultrasons 40 kHz/60 W (réglable) ; Agitation 0–3000 tr/min ; Circulation 30 L/min, 70 W ; Cuve 10 mL ; capteur de niveau
• Dispersion sèche : Technologie brevetée ; air comprimé 0–6 bar ; vitesse d'alimentation réglable
• Optique : Laser rouge λ=639 nm P>3.0 mW ; laser vert optionnel λ=405 nm P>2.0 mW ; focale effective 500 mm ; Classe 1
• Détecteur : Réseau à espacement logarithmique, angle 0.015°–145°
• Modes d'utilisation : Automatique complet et manuel
• Vitesse de test : Humide < 2 min ; Sèche < 1 min ; intervalle de donnée 500 ms
• Dimensions : 1040 × 440 × 540 mm
• Masse nette : 58 kg
• Sorties logicielles : D1–D100, distributions par intervalle et cumulées, histogrammes/courbes, rapports exportables (Word, Excel, BMP, TXT, PDF)
• Langues d'interface : Chinois et anglais (autres sur demande)
• GMP : Optionnel
