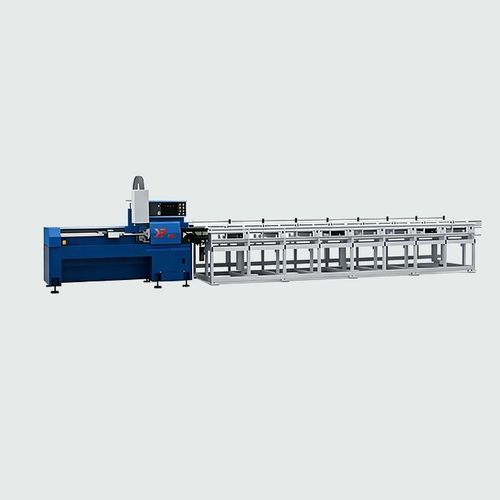

Machine de découpe laser KCT series

pour métalde tubesservocommandée

Description brève

• Mors spéciales ultra‑précises pour petits tubes
• Banc à haute rigidité pour une usinabilité stable
• Composants fermés et résistants à la poussière
• Système d'alimentation semi‑automatique en option

Caractéristiques principales
Mors spécialisés ultra‑précis
Conçus pour les petits diamètres, les mors à structure fermée assurent un serrage constant avec une précision de positionnement de ±0,1 mm. La conception limite la contamination et garantit une répétabilité élevée pour les pièces délicates.

Banc lourd à haute rigidité
La table machine est usinée par fraisage pont et finition de précision pour maximiser la résistance aux vibrations, à la torsion et à la déformation. Cette rigidité structurelle favorise une production continue et des intervalles d'entretien allongés.

Système d'alimentation auxiliaire semi‑automatique (option)
L'alimentation optionnelle s'adapte à diverses spécifications et longueurs de tube, permettant de prépositionner jusqu'à 6 tubes pour réduire la manutention manuelle et améliorer l'efficacité de chargement en production.

Mandrin avant mobile servo‑contrôlé avancé
Le mandrin avant mobile, actionné par servomoteur, permet la coupe entre les mandrins avant et arrière, garantissant la précision sur les pièces longues et le maintien de la concentricité lors d'usinages à grande vitesse.

Paramètres techniques
Modèle machine : KCT3 / KCT6
Plage de serrage (KCT3) : Tube rond Φ3–25 mm ; Tube carré □3–23 mm
Plage de serrage (KCT6) : Tube rond Φ3–80 mm ; Tube carré □3–80 mm
Puissance laser : 1500 W (KCT3) ; 1500 W / 3000 W (KCT6)
Vitesse de rotation max. : 300 tr/min (KCT3) ; 200 tr/min (KCT6)
Longueur de coupe efficace : 3000 mm (KCT3) ; 6500 mm (KCT6)
Structure du mandrin : 30 mandrins pneumatiques (KCT3) ; 80 mandrins pneumatiques (KCT6)
Tension/fréquence nominale : 3~ 380 V 50 Hz

Industries adaptées

• Dispositifs médicaux
• Quincaillerie de mobilier
• Éclairage
• Électronique
• Assemblages de petits tuyaux

Scénarios d'application
Découpe de micro‑tubes de précision, tuyaux minces de petit diamètre, traitements industriels à grande vitesse et stabilité.

Spécifications / Données techniques

• Modèle : KCT3 / KCT6 (série KCT)
• Plage de serrage KCT3 : Rond Φ3–25 mm ; Carré □3–23 mm
• Plage de serrage KCT6 : Rond Φ3–80 mm ; Carré □3–80 mm
• Options de puissance laser : 1500 W ; 3000 W (option pour KCT6)
• Vitesse de rotation max. : 300 tr/min (KCT3), 200 tr/min (KCT6)
• Longueur de coupe effective : 3000 mm (KCT3), 6500 mm (KCT6)
• Mandrins : 30 mandrins pneumatiques (KCT3), 80 mandrins pneumatiques (KCT6)
• Tension/fréquence nominale : 3~ 380 V 50 Hz
