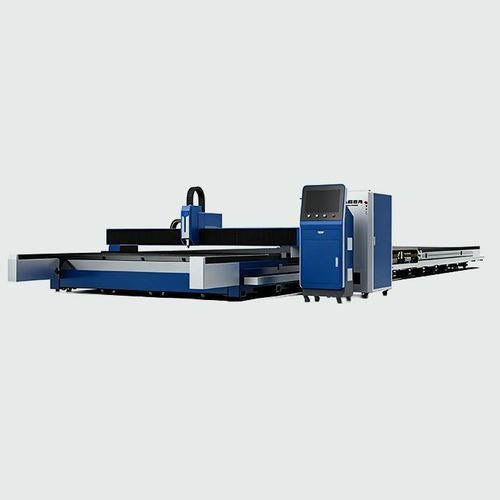

Machine de découpe laser 3D KC series

pour acierpour métalpour tôle épaisse

Description courte

• Système de rails au sol, extensible
• Portique à haute dynamique
• Double entraînement pour grande stabilité
• Bevel 3D optionnel ±45°
• Conforme aux normes de sécurité UE

1 Zone de travail ultra-longue avec évolutivité
Le système sur rails au sol peut être étendu de configurations standard jusqu'à 12–60 mètres (et plus) pour accueillir des pièces surdimensionnées. Les sections de rail modulaires permettent des extensions sur site avec des travaux civils minimaux, offrant la possibilité d'augmenter la capacité de production sans remplacer la machine principale.

2 Portique haute dynamique pour un débit élevé
Conçu pour un fonctionnement alternatif à grande vitesse, le portique circule sur les rails au sol avec des vitesses à vide élevées pour réduire les temps hors coupe. Cette configuration est optimisée pour la production en grand volume de pièces longues où le débit et la répétabilité sont essentiels.

3 Poutre intégrée légère avec double entraînement synchronisé
La poutre intégrée à faible inertie et haute résistance minimise les vibrations lors des mouvements à grande vitesse. Le système d'entraînement synchronisé à deux moteurs assure une distribution de couple équilibrée et un positionnement précis sur toute la longueur de déplacement pour maintenir une qualité de coupe constante sur de grandes tôles et profils.

4 Système de chanfreinage 3D optionnel pour préparation de soudage
Extensible avec une tête de coupe 3D professionnelle offrant un basculement multi-angle ±45°. Capable de réaliser des chanfreins en V, X, Y et K en une seule passe pour réduire les préparations secondaires et améliorer l'efficacité de soudage sur plaques épaisses.

Paramètres techniques
Machine Model: KC8025 | KC12025 | KC13032 | KC16032 | KC24032 | KC34032
Zone de travail: 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm | 24000mm*3200mm | 34000mm*3200mm
Puissance laser: 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W | 120000W/20000W/30000W/40000W | 6000W/120000W/20000W/30000W/40000W
Précision positionnement X/Y: ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
Répétabilité position X/Y: ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Vitesse max. liaison position: 110m/min | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Accélération max.: 1.5G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Tension & fréquence nominales: 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Industries adaptées
Construction navale, éolien, structure métallique, ferroviaire, ingénierie des ponts, grande machinerie, appareils sous pression

Scénarios d'application
Découpe de tôles extra-larges ; usinage de plaques longues et lourdes ; lit extensible ; systèmes haute puissance 20kW–40kW ; longueur personnalisée sur site.

Caractéristiques / Données techniques

• Série : série KC
• Options de zone de travail : de 8000mm*2500mm jusqu'à 34000mm*3200mm selon le modèle
• Options de puissance laser selon modèle (exemples : 3kW, 6kW, 20kW, 30kW, 40kW et valeurs supérieures listées)
• Précision de positionnement X/Y : ±0.03mm
• Répétabilité X/Y : ±0.02mm
• Vitesse maximale de liaison (position) : 110 m/min
• Accélération maximale : 1.5G
• Tension et fréquence nominales : 3 phases 380V, 50Hz
• Tête de chanfreinage 3D optionnelle avec capacité multi-angle ±45°
• Rails au sol extensibles sur site (conception modulaire) pour des longueurs d'environ 12 m jusqu'à 60 m et plus
