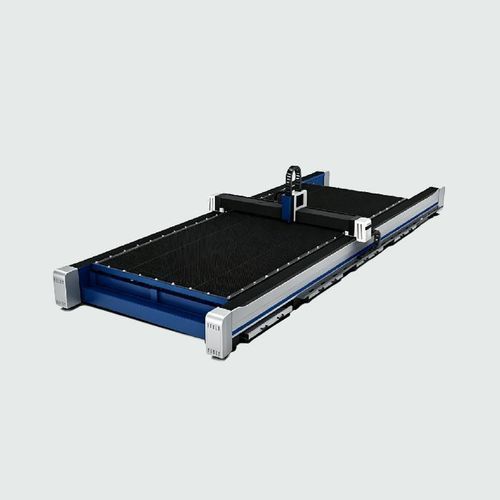

Machine de découpe laser 2D KC series

pour acier inoxydablepour acier au carbonepour tôle épaisse

Description courte

• Lit modulaire segmenté avec longueur personnalisable
• Architecture à pièce fixe avec portique mobile
• Usinage de haute précision pour plaques surdimensionnées
• Extraction intelligente zonée des poussières et scories

Principales caractéristiques

• Conception de lit modulaire évolutif : Architecture de lit segmenté modulaire permettant la personnalisation de la longueur et l'extension sur site selon une logique d'éléments emboîtables sans remplacement complet de la machine.
• Pièce fixe et portique mobile pour la précision : Configuration lit statique et portique mobile qui maintient les plaques lourdes immobiles pendant la coupe afin d'éliminer les erreurs liées à l'inertie et d'améliorer la cohérence dimensionnelle sur les grands formats.
• Extraction zonée synchronisée intelligente : Système d'aspiration multi-zone synchronisé avec la tête de coupe concentrant l'extraction sur la zone active pour optimiser l'évacuation des poussières et des scories tout en réduisant la consommation d'énergie.
• Tête laser à précision dynamique élevée : Tête laser avancée avec autofocus intelligent fournissant un faisceau concentré pour des coupes rapides et précises avec zone affectée par la chaleur minimisée et bords propres.

PARAMÈTRES TECHNIQUES
Modèle machine | KC6025 | KC8025 | KC12025 | KC13032 | KC16032
Zone de travail | 6000mm*2500mm | 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm
Puissance laser | 3000W/6000W/120000W/20000W | 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W
Précision position X/Y | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
Répétabilité position X/Y | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Vitesse positionnement max. (liaison) | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Accélération max. | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Tension & fréquence nominales | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Industries adaptées

• Construction navale
• Structures en acier
• Machines de chantier
• Transport ferroviaire
• Éolien
• Équipements énergétiques
• Génie civil (ponts)
• Grands centres de service acier

Scénarios d'application

• Découpe ponctuelle de plaques surdimensionnées
• Usinage de plaques épaisses haute puissance
• Lit modulaire extensible pour rallongement sur site
• Découpe biseau en un seul passage
• Production lourde et stable 24 h/24

Caractéristiques techniques

• Modèle machine : KC6025; KC8025; KC12025; KC13032; KC16032
• Zone de travail (par modèle) : 6000mm*2500mm; 8000mm*2500mm; 12000mm*2500mm; 13000mm*3200mm; 16000mm*3200mm
• Puissance laser (options par modèle) : 3000W/6000W/120000W/20000W; 3000W/6000W/120000W/20000W; 6000W/120000W/20000W/30000W; 6000W/120000W/20000W/30000W; 120000W/20000W/30000W
• Précision de positionnement X/Y : ±0.03mm (tous modèles)
• Répétabilité position X/Y : ±0.02mm (tous modèles)
• Vitesse max. de positionnement en liaison : 110 m/min (tous modèles)
• Accélération max. : 1.5G (tous modèles)
• Tension & fréquence nominales : 3PH 380V 50Hz (tous modèles)
