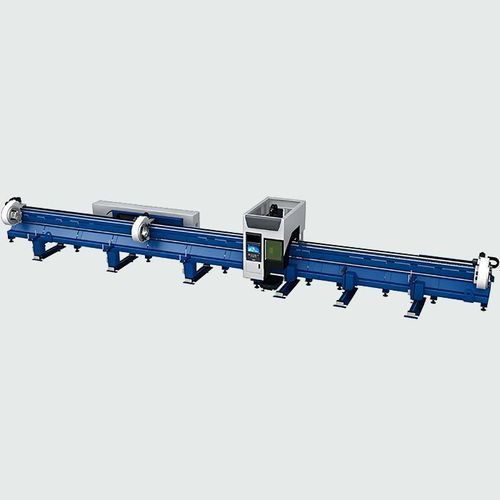

Machine de découpe laser KCT12055T4
pour acierde tubesservocommandée

Machine de découpe laser - KCT12055T4 - Jinan Kafe CNC Machinery Co., Ltd. - pour acier / de tubes / servocommandée
Machine de découpe laser - KCT12055T4 - Jinan Kafe CNC Machinery Co., Ltd. - pour acier / de tubes / servocommandée
Machine de découpe laser - KCT12055T4 - Jinan Kafe CNC Machinery Co., Ltd. - pour acier / de tubes / servocommandée - image - 2
Machine de découpe laser - KCT12055T4 - Jinan Kafe CNC Machinery Co., Ltd. - pour acier / de tubes / servocommandée - image - 3
Machine de découpe laser - KCT12055T4 - Jinan Kafe CNC Machinery Co., Ltd. - pour acier / de tubes / servocommandée - image - 4
Machine de découpe laser - KCT12055T4 - Jinan Kafe CNC Machinery Co., Ltd. - pour acier / de tubes / servocommandée - image - 5
Machine de découpe laser - KCT12055T4 - Jinan Kafe CNC Machinery Co., Ltd. - pour acier / de tubes / servocommandée - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
laser
Matière traitée
pour acier
Produit traité
de tubes
Type de commande
servocommandée
Application
pour applications industrielles, pour chantier naval, pour applications offshores
Chargement de la pièce
à chargement automatisé, à chargement/déchargement automatisé
Phase
triphasée
Construction
grand format
Autres caractéristiques
automatique, à grande vitesse, à haute productivité
Diamètre de tube

Max: 550 mm
(22 in)

Min: 40 mm
(2 in)

Vitesse de coupe

2,5 m/s
(8,202 ft/s)

Puissance laser

3 000 W, 6 000 W, 12 000 W

Accélération

19,62 m/s²
(64,37 ft/s²)

Longueur hors tout

12 500 mm
(492 in)

Alimentation électrique

380 V

Capacité de charge

2 000 kg
(4 409,2 lb)

Description

Description courte
  • Haute vitesse et haute productivité
  • Mandrin mobile servo pour précision sur tubes longs
  • Chutes ultra-courtes, rendement matière élevé
  • Chargement automatique et support de déchargement stable


1 Performance à grande vitesse et productivité supérieure
Conçue pour un rendement maximal, avec une accélération de crête de 2,0G, une vitesse de déplacement de 150 m/min et une vitesse de rotation du mandrin allant jusqu'à 200 tr/min. Ces caractéristiques réduisent le temps de cycle et augmentent la capacité de production pour les tubes de grand diamètre.

2 Mandrin avant mobile commandé par servo
Le mandrin avant mobile à commande servo permet à la tête laser de couper entre les mandrins avant et arrière, assurant un positionnement précis et un contrôle dimensionnel constant pour les pièces longues.

3 Chutes ultra-courtes pour un rendement matière maximal
Produit des restes de seulement 20 mm–70 mm selon le matériau, minimisant les déchets et améliorant le rendement matière, particulièrement pour les tubes de valeur.

4 Support de déchargement allongé (option)
Un chariot de déchargement optionnel de 2–3 m offre un support stable et une évacuation en douceur des pièces finies extra-longues, réduisant les dommages lors de la manutention et simplifiant le flux après découpe.

PARAMÈTRES TECHNIQUES
Modèle de machine : KCT12055T4
Plage de serrage : Tube rond Φ40-550mm ; Tube carré □40-540mm
Puissance laser : 3000W/6000W/120000W
Vitesse de rotation max : 30 tr/min
Longueur de coupe efficace : 12500 mm
Charge maximale par tube : 2000 kg
Structure du mandrin : Mandrin pneumatique 550
Tension et fréquence nominales : 3PH 380V 50Hz

Industries adaptées
Grandes installations de tuyauterie, équipements pétroliers, tuyauterie marine, structures métalliques lourdes.

Scénarios d'application
Tubes de diamètre super-grand ; charges ultra-lourdes ; découpe à haute efficacité de tubes longs.

Spécifications techniques
  • Modèle de machine : KCT12055T4
  • Plage de serrage : Tube rond Φ40-550mm ; Tube carré □40-540mm
  • Options de puissance laser : 3000W, 6000W, 120000W
  • Vitesse de rotation max : 30 tr/min
  • Longueur de coupe efficace : 12500 mm
  • Capacité maximale par tube : 2000 kg
  • Structure du mandrin : Mandrin pneumatique 550
  • Tension et fréquence : 3PH 380V 50Hz
