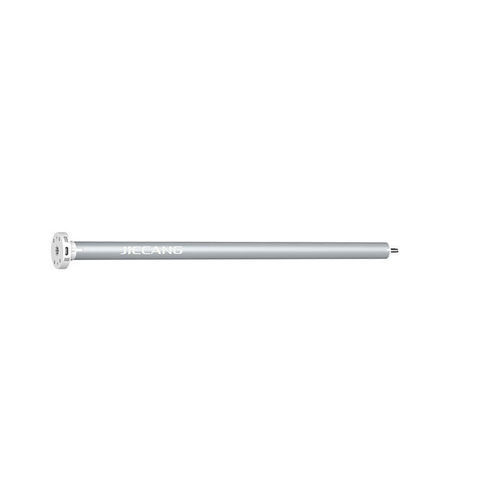

Moteur DC JCD20SLEU

à courant continu5 Vtubulaire

Présentation du produit
Le JCD20SLEU est un moteur tubulaire DC de 20 mm conçu pour les petites fenêtres et les applications alimentées par batterie. Il intègre une batterie lithium rechargeable, une commande sans fil, des butées électroniques et une tête de moteur très fine pour réduire les entrées de lumière.

Caractéristiques

• Conçu pour les petites fenêtres
• Batterie lithium rechargeable intégrée, aucune alimentation filaire requise
• Faible consommation en veille, fonctionnement possible 4–6 mois une fois pleinement chargé
• Recharge via ports Type-C et Micro USB
• Récepteur sans fil intégré et butée électronique
• Conception brevetée du bouton à bras ressort sur la tête du moteur
• Tête de moteur la plus fine pour minimiser les passages de lumière
• Conception de moteur silencieux brevetée, bruit ≤ 30 dB
• 3 vitesses réglables
• Protection en cas de blocage
• Réglage facile des butées haut/bas et position favorite

Certifications

• UL
• CE
• FCC
• ROHS

Applications

• Stores enrouleurs intérieurs
• Pare-soleil pour camping-car
• Stores légers (voile)
• Écran de projection

Dessin de dimension
Images de dessin de dimensions fournies à titre de référence pour l'installation.

Commande
Commandé par des émetteurs compatibles (séries W1/W2/W3/W5). Portée télécommande jusqu'à 30 mètres.

Accessoires (optionnels)

• Tube rainuré 28
• Tube rond 28
• Tube rainuré 38
• JL07
• JH27

Paramètres du produit (tableau)
Modèle moteur tubulaire | Couple nominal(N.m) | Vitesse de sortie(tr/min) | Tension nominale(V) | Courant nominal(A) | Puissance nominale(W) | Fréquence(MHz) | Alimentation(V/A) | Poids(kg) | Longueur(mm) | Degré IP
JCD20SLEU | 0.5 | 20/25/30 | 5 | 0.8 | 5 | 433 | Chargeur USB 5V/2A | 0.33 | 436 | IP20/45

Modèles apparentés (extrait)
JCD15SLEU-0330 | 0.3 | 25/30/35 | 5 | 0.6 | 5 | 433 | Chargeur USB 5V/2A | 0.17 | 350 | IP20
JCD25SLEU-0730 | 0.7 | 25/30/35 | 5 | 0.8 | 9.6 | 433 | Chargeur USB 5V/2A | 0.61 | 564 | IP20
JCD25SLEU-1130 | 1.1 | 25/30/35 | 5 | 1 | 12 | 433 | Chargeur USB 5V/2A | 0.62 | 564 | IP20

Spécifications techniques

• Modèle : JCD20SLEU
• Diamètre du tube : 20 mm
• Couple nominal : 0,5 N·m
• Vitesse de sortie : 20 / 25 / 30 tr/min
• Tension nominale : 5 V
• Courant nominal : 0,8 A
• Puissance nominale : 5 W
• Fréquence sans fil : 433 MHz
• Alimentation / Charge : Chargeur USB 5V/2A ; ports Type-C et Micro USB
• Batterie : Batterie lithium rechargeable intégrée (aucun câblage requis)
• Autonomie en veille : Environ 4–6 mois lorsqu'elle est entièrement chargée (faible consommation en veille)
• Bruit : ≤ 30 dB (technologie silencieuse)
• Fonctions : Butées électroniques, protection en cas de blocage, 3 vitesses réglables, mémoire de position favorite
• Commande : Compatible avec les émetteurs séries W1/W2/W3/W5 ; portée jusqu'à 30 m
• Poids : 0,33 kg
• Longueur : 436 mm
• Indice de protection : IP20 / IP45 (selon configuration)
• Conception spécifique : Bouton à bras ressort breveté sur la tête du moteur ; tête de moteur la plus fine pour minimiser les passages de lumière
