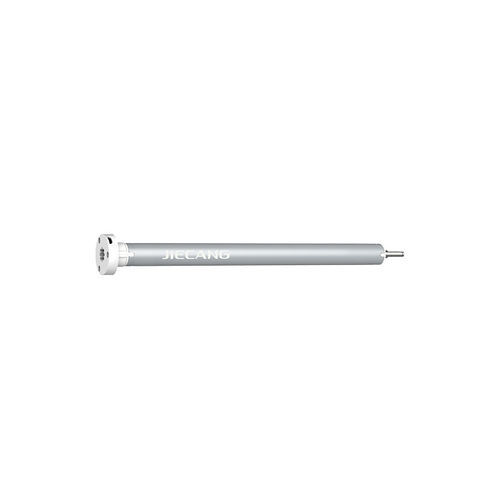

Moteur DC JCD15SAE series

5 V8.4 Vtubulaire

Aperçu
JCD15SAE — moteur tubulaire DC intelligent Φ16 mm avec tête de moteur fine, récepteur sans fil intégré et fin de course électronique. Conçu pour les petites fenêtres et les installations compactes. Modules externes WiFi ou Zigbee disponibles pour contrôle via application mobile et assistants vocaux.

Caractéristiques principales

• Conception compacte pour petites fenêtres et installations étroites
• Prise en charge de modules externes WiFi/Zigbee pour contrôle par application et commande vocale (ex. Alexa)
• Alimentation par adaptateur externe pour réduire la longueur totale du moteur
• Récepteur sans fil intégré et réglage de fin de course électronique
• Bouton à bras ressort breveté sur la tête du moteur pour fixation sécurisée
• Tête de moteur la plus fine pour minimiser les interstices lumineux
• Architecture moteur silencieuse brevetée : bruit ≤31 dB
• Trois vitesses réglables (25/30/35 tr/min)
• Protection en cas de blocage et réglage simple des limites avec mémoire de position favorite

Certifications

• UL
• CE
• FCC
• ROHS

Applications

• Stores enrouleurs d’intérieur
• Stores pare-soleil pour véhicules de loisirs
• Écrans de projection extérieurs
• Stores voilages et filtres de lumière

Plan de dimensions
Image du plan de dimensions disponible sur la fiche produit (plans détaillés téléchargeables dans la documentation produit).

Contrôle

• 1. Émetteur série W1/W2/W3/W5
• 2. Contrôle via application mobile avec module WiFi/Zigbee externe
• 3. Commande vocale via assistant connecté (si intégré)

Accessoires (optionnels)

• JCD-A-JH05
• JCD-A-JH04
• JCD-A-JL05
• JCD-A-JL04
• Tube rond 20 mm — Charge nominale : 3 kg
• Tube fendu 28 mm — Charge nominale : 2,1 kg

Fonctions produit (détaillées)

• Technologie silencieuse — Structure d’absorption des chocs et réduction du bruit garantissant un fonctionnement discret ; bruit moteur ≤31 dB.
• Contrôle intelligent — Modules externes WiFi ou Zigbee pour contrôle par application, commande vocale et intégration domotique.
• Gestion d’alignement — Contrôle précis en pourcentage pour synchroniser parfaitement plusieurs stores lors des mouvements.

Paramètres produit

• JCD15SAE-0330 — Couple nominal : 0,3 N·m ; Vitesse : 25/30/35 tr/min ; Tension nominale : 8,4 V ; Courant : 0,6 A ; Puissance : 5 W ; Fréquence : 433 + WiFi/Zigbee externe ; Alimentation : Adaptateur 8,4V/1A ; Poids : 0,11 kg ; Longueur : 240 mm ; IP20
• JCD15SLEU-0330 — Couple nominal : 0,3 N·m ; Vitesse : 25/30/35 tr/min ; Tension nominale : 5 V ; Courant : 0,6 A ; Puissance : 5 W ; Fréquence : 433 MHz ; Alimentation : Chargeur USB 5V/2A ; Poids : 0,17 kg ; Longueur : 350 mm ; IP20
• JCD15SLE-0330 — Couple nominal : 0,3 N·m ; Vitesse : 25/30/35 tr/min ; Tension nominale : 8,4 V ; Courant : 0,6 A ; Puissance : 5 W ; Fréquence : 433 MHz ; Alimentation : Adaptateur 8,4V/1A & option panneau solaire ; Poids : 0,17 kg ; Longueur : 350 mm ; IP20

Produits associés (exemples)
JCD25SAE-0730, JCD25SAEW-0730, JCD25SAEZ-0730, JCD25SAE-1130, JCD25SAEW-1130, JCD25SAEZ-1130, JCD25SAE-1525, JCD25SAEW-1525, JCD25SAEZ-1525, JCD28QAE-2020, JCD30QAE-2020.

Téléchargement
Manuel utilisateur et documentation technique disponibles en téléchargement (PDF) sur la fiche produit.

Caractéristiques / Spécifications techniques

• Série : JCD15SAE (ex. JCD15SAE-0330, JCD15SLEU-0330, JCD15SLE-0330)
• Diamètre tubulaire : Φ16 mm
• Couple nominal : 0,3 N·m
• Vitesses : 25/30/35 tr/min
• Tensions disponibles : 8,4 V / 5 V (USB)
• Courant nominal : 0,6 A
• Puissance nominale : 5 W
• Fréquence : 433 MHz ; variantes avec WiFi/Zigbee externe
• Alimentation : Adaptateur (ex. 8,4V/1A) ou chargeur USB ; certaines variantes supportent panneau solaire
• Poids : 0,11–0,17 kg selon variante
• Exemples de longueur : 240 mm / 350 mm selon variante
• Indice de protection : IP20
• Niveau sonore : ≤31 dB
• Réglages : 3 vitesses, protection de blocage, fin de course électronique, mémoire de position favorite
• Options de contrôle : émetteur sans fil, application mobile, commande vocale
