Moteur DC JCD15SLEU series

5 Vde petite tailletubulaire

Aperçu du produit

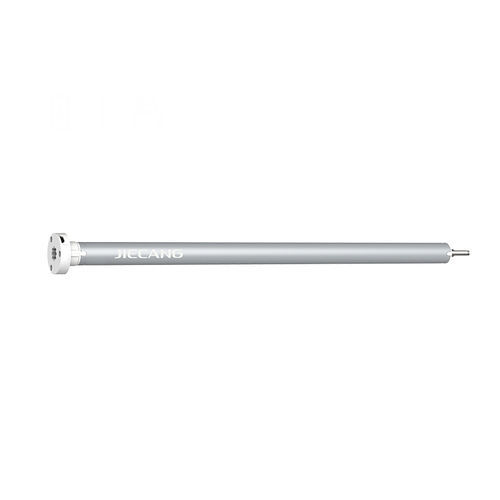

JCD15SLEU - Φ16mm moteur tubulaire CC sur batterie. Conçu pour les petites fenêtres et les applications nécessitant un diamètre de tube compact et une alimentation sur batterie. Batterie lithium rechargeable intégrée avec recharge Micro USB, récepteur sans fil intégré et butées électroniques. Bouton à bras à ressort breveté sur la tête du moteur et conception de la tête la plus fine pour minimiser l'entrée de lumière.

Applications

• Stores enrouleurs intérieurs
• Pare-soleil pour camping-cars
• Stores voilages
• Écrans de projection

Caractéristiques

• Conçu pour les petites fenêtres
• Batterie lithium rechargeable intégrée, aucun câblage électrique requis
• Faible consommation en veille ; 4–6 mois d'utilisation après charge complète
• Prise de charge Micro USB
• Récepteur sans fil intégré et butée électronique
• Bouton à bras à ressort breveté sur la tête du moteur
• Tête de moteur la plus fine pour minimiser le passage de lumière
• Conception du moteur silencieux brevetée ; bruit de fonctionnement ≤31 dB
• 3 vitesses réglables (25/30/35 tr/min)
• Protection contre le blocage
• Réglage simple des butées haut/bas et de la position favorite

Fonctionnalités du produit
La structure de réduction du bruit et d'absorption des chocs garantit un fonctionnement silencieux et fluide ; bruit de fonctionnement ≤31 dB.

Contrôle
Compatible avec les émetteurs séries W1/W2/W3/W5 (options de commande sans fil).

Alimentation
Batterie lithium rechargeable intégrée avec charge Micro USB ; adaptateur ou panneau solaire en option.

Accessoires (optionnels)

• JCD-A-JH05
• JCD-A-JH04
• JCD-A-JL05
• JCD-A-JL04
• Tube rond 20 mm — Charge nominale : 3 kg
• Tube rainuré 28 mm — Charge nominale : 2,1 kg

Plan de dimensions
Plans de dimensions et vues agrandies disponibles en référence.

Paramètres du produit (lignes sélectionnées)
Modèle de moteur tubulaire | Couple nominal (N·m) | Vitesse de sortie (tr/min) | Tension nominale (V) | Courant nominal (A) | Puissance nominale (W) | Fréquence (MHz) | Alimentation (V/A) | Poids (kg) | Longueur (mm) | Degré IP
JCD15SLEU-0330 | 0.3 | 25/30/35 | 5 | 0.6 | 5 | 433 | Chargeur USB 5V/2A | 0.17 | 350 | IP20
JCD15SLE-0330 | 0.3 | 25/30/35 | 8.4 | 0.6 | 5 | 433 | Adaptateur 8.4V/1A & Panneau solaire | 0.17 | 350 | IP20
JCD15SAE-0330 | 0.3 | 25/30/35 | 8.4 | 0.6 | 5 | 433 + WiFi/Zigbee externe | Adaptateur 8.4V/1A | 0.11 | 240 | IP20

Caractéristiques techniques

• Modèle : JCD15SLEU-0330
• Diamètre du tube : Φ16 mm
• Couple nominal : 0.3 N·m
• Vitesse de sortie : 25 / 30 / 35 tr/min (réglable)
• Tension nominale : 5 V
• Courant nominal : 0.6 A
• Puissance nominale : 5 W
• Fréquence : 433 MHz (sans fil)
• Alimentation : Chargeur USB 5V/2A (batterie rechargeable intégrée)
• Poids : 0.17 kg
• Longueur : 350 mm
• Classe de protection : IP20
• Bruit de fonctionnement : ≤31 dB (technologie silencieuse)
• Chargement : prise Micro USB
• Fonctions spéciales : butée électronique, protection contre le blocage, réglage 3 vitesses, mémoire de position favorite
