Moteur DC JCD15SLE seriesà courant continu5 V8.4 V
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- DC, à courant continu
- Voltage
- 5 V, 8.4 V
- Construction
- tubulaire, de petite taille, en construction légère
- Indice de protection
- IP20
- Application
- pour applications solaires, pour systèmes à piles, pour store
- Autres caractéristiques
- à plusieurs vitesses, à commande électronique, à faible niveau bruit, avec électronique intégrée, avec module de communication sans fil, à économie d'énergie, avec fonction de sécurité
- Puissance
Max: 0,01 kW
(0,01 hp)Min: 0,01 kW
(0,01 hp)- Intensité
Max: 0,6 A
Min: 0,6 A
- Couple
Max: 0,3 Nm
(0,221269 ft.lb)Min: 0,3 Nm
(0,221269 ft.lb)- Vitesse de rotation
Max: 35 rpm
(219,9115 rad.min-1)Min: 25 rpm
(157,0796 rad.min-1)- Diamètre
Max: 16 mm
(0,63 in)Min: 16 mm
(0,63 in)
Description
Produit

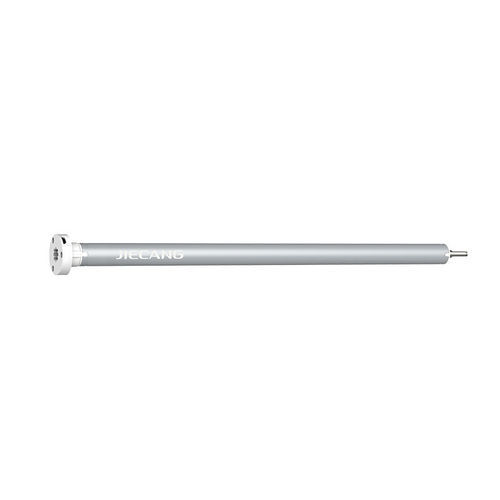

JCD15SLE — moteur tubulaire DC Ø16 mm conçu pour stores enrouleurs compacts et applications d’occultation légère ; batterie rechargeable intégrée et charge micro‑USB (selon variante).
Certifications
Applications
Caractéristiques
Commande
Alimentation
Accessoires (optionnels)
Paramètres produits (tableau)
Modèle | Couple nominal (N·m) | Vitesse de sortie (tr/min) | Tension nominale (V) | Courant nominal (A) | Puissance nominale (W) | Fréquence (MHz) | Alimentation (V/A) | Poids (kg) | Longueur (mm) | Degré IP
JCD15SLE-0330 | 0.3 | 25 / 30 / 35 | 8.4 | 0.6 | 5 | 433 | Adaptateur 8.4V/1A & Panneau solaire | 0.17 | 350 | IP20
JCD15SLEU-0330 | 0.3 | 25 / 30 / 35 | 5 | 0.6 | 5 | 433 | Chargeur USB 5V/2A | 0.17 | 350 | IP20
JCD15SAE-0330 | 0.3 | 25 / 30 / 35 | 8.4 | 0.6 | 5 | 433 + WiFi/Zigbee externe | Adaptateur 8.4V/1A | 0.11 | 240 | IP20
Spécifications techniques
JCD15SLE — moteur tubulaire DC Ø16 mm conçu pour stores enrouleurs compacts et applications d’occultation légère ; batterie rechargeable intégrée et charge micro‑USB (selon variante).
Certifications
- UL
- CE
- FCC
- RoHS
Applications
- Stores enrouleurs intérieurs
- Pare‑soleil pour camping‑car
- Écrans de projection extérieurs
- Stores voilages
Caractéristiques
- Diamètre Φ16 mm pour intégration à profil bas
- Batterie lithium rechargeable intégrée — pas de câblage secteur permanent requis (selon variante)
- Faible consommation en veille ; fonctionnement typique 4–6 mois après charge complète (selon utilisation)
- Prise micro‑USB pour charge (variante U compatible chargeur 5V/2A)
- Récepteur sans fil intégré avec butées électroniques
- Bouton à bras ressort breveté sur la tête moteur pour montage facilité
- Tête moteur fine pour réduire la fuite de lumière
- Conception silencieuse brevetée, bruit de fonctionnement ≤31 dB
- Trois vitesses réglables et protection contre le blocage
- Réglage simple des butées haut/bas et d’une position favorite
Commande
- Compatible avec les émetteurs séries W1 / W2 / W3 / W5
Alimentation
- Supporte adaptateur 8.4V/1A
- Supporte chargeur USB 5V/2A (variante U)
- Panneau solaire en option pour usage autonome
Accessoires (optionnels)
- JCD-A-JH05
- JCD-A-JH04
- JCD-A-JL05
- JCD-A-JL04
- Tube rond 20 mm — charge admissible : 3 kg
- Tube rainuré 28 mm — charge admissible : 2,1 kg
Paramètres produits (tableau)
Modèle | Couple nominal (N·m) | Vitesse de sortie (tr/min) | Tension nominale (V) | Courant nominal (A) | Puissance nominale (W) | Fréquence (MHz) | Alimentation (V/A) | Poids (kg) | Longueur (mm) | Degré IP
JCD15SLE-0330 | 0.3 | 25 / 30 / 35 | 8.4 | 0.6 | 5 | 433 | Adaptateur 8.4V/1A & Panneau solaire | 0.17 | 350 | IP20
JCD15SLEU-0330 | 0.3 | 25 / 30 / 35 | 5 | 0.6 | 5 | 433 | Chargeur USB 5V/2A | 0.17 | 350 | IP20
JCD15SAE-0330 | 0.3 | 25 / 30 / 35 | 8.4 | 0.6 | 5 | 433 + WiFi/Zigbee externe | Adaptateur 8.4V/1A | 0.11 | 240 | IP20
Spécifications techniques
- Famille de modèles : JCD15SLE
- Diamètre moteur : Φ16 mm
- Bruit : ≤31 dB (technologie silencieuse brevetée)
- Batterie : batterie lithium rechargeable intégrée ; charge micro‑USB (selon variante)
- Autonomie : typiquement 4–6 mois après charge complète (variable selon usage)
- Vitesses : 3 vitesses réglables
- Protections : protection contre le blocage et butées électroniques ; boîtier IP20
- Poids : 0,11–0,17 kg selon variante
- Longueur : 240 mm ou 350 mm selon variante
- Fréquence : 433 MHz (certaines variantes prennent en charge WiFi/Zigbee externe)
- Options d’alimentation : adaptateur 8.4V/1A, chargeur USB 5V/2A (variante U), panneau solaire optionnel
- Accessoires : tubes compatibles et émetteurs séries W indiqués ci‑dessus
