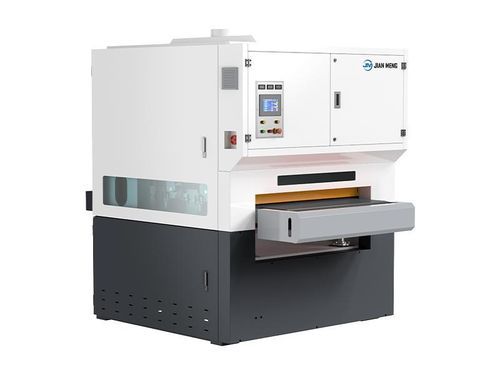

Ébavureuse à bande XDP-RRT

ponceusede brossagede rayonnage des angles

Aperçu du produit
La série JM XDP-RRT est principalement utilisée pour le débavurage, le brossage et le polissage des surfaces de divers pièces métalliques afin d'améliorer la qualité et la précision de la surface. Cet équipement intègre plusieurs technologies de traitement, telles que les bandes abrasives et les rouleaux de polissage, pour réaliser un flux de traitement de précision complet allant du débavurage, du brossage à un polissage délicat. Il permet de réaliser plusieurs processus de traitement de surface en une seule étape, améliorant ainsi l'efficacité de la production et la stabilité de la qualité du produit. La machine est équipée de deux unités de bande abrasive large. Entraînées par des rouleaux de meulage, les bandes abrasives tournent à grande vitesse pour éliminer les particules de laitier, les écailles d'oxyde, les grandes bavures et autres imperfections de la surface de la pièce, tout en effectuant simultanément un traitement de brossage. Elle dispose également d'une unité de rouleau de polissage qui tourne à grande vitesse et entre en contact par friction avec la surface de la pièce, produisant un effet de brossage uniforme et fin. Cette machine peut être équipée en option d'un système de collecte de poussière humide. Méthode d'élimination de la poussière : la poussière générée pendant le fonctionnement est efficacement extraite par le port de collecte de poussière, éliminant le risque d'explosion de poussière et maintenant la propreté interne de l'équipement.

Système CNC
Le système CNC est un composant clé de la machine de débavurage de métal CNC, responsable de l'affichage et du contrôle centralisés de tous les paramètres opérationnels pendant le processus de débavurage, améliorant l'efficacité et la précision de l'usinage. Il fournit non seulement un retour d'information en temps réel, mais permet également aux opérateurs d'effectuer des ajustements précis des paramètres selon les besoins pour garantir la qualité de la pièce.

Stations de travail : R+R+T (Bande large + Bande large + Roue de polissage)
La série RRT associe une bande abrasive large, une autre bande abrasive large et une station de roue de polissage ; la largeur de la plateforme dicte la taille de la bande, tandis que la pièce est fermement fixée sur le tapis roulant à l'aide de rouleaux de pression pour le serrage — des options de station modulaire sont disponibles pour répondre aux besoins de production variés.

Consommables abrasifs

• Bande abrasive : Un outil de meulage utilisé pour le traitement de surface métallique. Après un traitement spécial, il forme une structure en forme de bande et convient à divers processus tels que le meulage, le débavurage, le polissage, la finition et le brossage. La bande abrasive élimine l'excès de matériau par friction avec la surface de la pièce, améliorant ainsi la qualité et l'apparence de la surface de la pièce.
• Rouleau de polissage : Les rouleaux de polissage fonctionnent en appliquant un mouvement de rotation avec une pression contrôlée, utilisant des matériaux abrasifs spécialisés pour éliminer les imperfections fines de la surface et améliorer l'apparence générale de la pièce. Ces rouleaux assurent un polissage uniforme sur de grandes surfaces, offrant une haute précision et des résultats cohérents, essentiels pour les industries nécessitant des finitions de haute qualité, telles que l'automobile et la fabrication d'appareils électroménagers.
• Le principe de fonctionnement de la machine de débavurage et de brossage implique l'utilisation de brosses rotatives qui entrent en contact avec la surface de la pièce pour réaliser des effets de débavurage, d'arrondissement des bords et de finition de surface.

Comparaison des pièces débavurées avant et après enlèvement

• Avant débavurage : Les bords rugueux et les bavures tranchantes de la pièce affectent la précision de l'assemblage. Il peut y avoir une couche d'oxyde et une légère irrégularité sur la surface, ce qui peut affecter le traitement ultérieur ou l'adhérence du revêtement.
• Après débavurage : Les bords lisses sans bavures améliorent la sécurité du produit. Après avoir été polis ou brossés, la surface métallique devient plus exquise et belle. Après débavurage, l'amélioration de la précision dimensionnelle assure une meilleure qualité d'assemblage. L'élimination de la couche d'oxyde est bénéfique pour les processus ultérieurs tels que le soudage, la peinture et la galvanoplastie, améliorant l'adhérence et la durabilité du revêtement.

Structure optionnelle

• 2+1
• 2+2

Plus d'outils optionnels

• Station R — Débavurage avec bande large
• Station P — Arrondissement des bords avec brosses rotatives
• Station T — Polissage avec roue de polissage
• Station H — Élimination des scories lourdes avec marteaux à disque

Spécifications techniques
Largeur de traitement de l'équipement : 450/800/1000/1300/1600mm
Épaisseur de traitement : 0.5-100mm
Vitesse de la bande abrasive : 1-15m/min
Vitesse d'alimentation : 1-7m/min
Taille du rouleau de polissage : φ200mm
Hauteur de la plateforme : 900-1000mm
Taille minimale de traitement : 30*30*1.0mm (Adsorption magnétique)
Tension nominale : 380V/3P/50HZ (personnalisée)
Pression de fonctionnement : 0.6-0.8Mpa
Motif brossé : Finition brossée flocon de neige, finition brossée flocon de neige court

Caractéristiques / Spécifications techniques

• Débavurage, brossage et polissage pour pièces métalliques
• Bandes abrasives et rouleaux de polissage intégrés
• Système de collecte de poussière humide en option
• Système CNC pour le contrôle des paramètres et le retour d'information
• Stations de travail : R+R+T (Bande large + Bande large + Roue de polissage)
• Options de station modulaire
• Consommables de bande abrasive et de rouleau de polissage
• Structures optionnelles : 2+1, 2+2
• Outils optionnels : stations R, P, T, H
• Largeur de traitement : 450/800/1000/1300/1600mm
• Épaisseur de traitement : 0.5-100mm
• Vitesse de la bande abrasive : 1-15m/min
• Vitesse d'alimentation : 1-7m/min
• Taille du rouleau de polissage : φ200mm
• Hauteur de la plateforme : 900-1000mm
• Taille minimale de traitement : 30*30*1.0mm (Adsorption magnétique)
• Tension nominale : 380V/3P/50HZ (personnalisée)
• Pression de fonctionnement : 0.6-0.8Mpa
• Motif brossé : Finition brossée flocon de neige, finition brossée flocon de neige court
