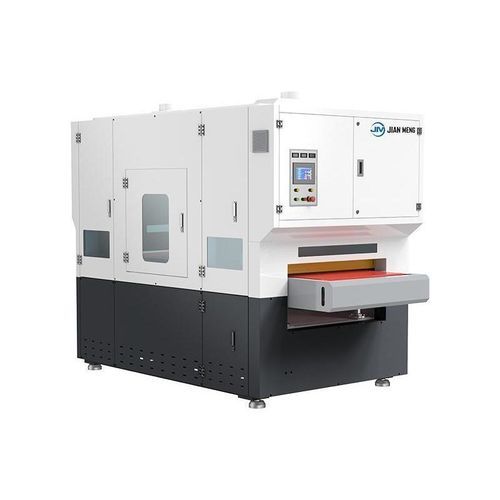

Machine de finition usinage XDP-MRPRT

polisseused'ébavuragerectifieuse

Suivi du produit La machine d'ébavurage, de tréfilage et de polissage Jianmeng XDP-800RPRT est principalement utilisée pour l'ébavurage, l'arrondissement des bords et le tréfilage des surfaces de diverses pièces métalliques afin d'améliorer la qualité et la précision de la surface. Cet équipement intègre plusieurs technologies de traitement, telles que les bandes abrasives, les brosses à rouleaux et les rouleaux de polissage, afin d'obtenir un flux de traitement de précision complet, de l'ébavurage et de l'arrondi des bords au tréfilage délicat. Il permet de réaliser plusieurs processus de traitement de surface en une seule étape, ce qui améliore l'efficacité de la production et la stabilité de la qualité des produits. La machine intégrée d'ébavurage, de tréfilage et de polissage XDP-800RPRT est équipée de deux larges bandes abrasives. Entraînées par des rouleaux abrasifs, les bandes abrasives tournent à grande vitesse pour éliminer les particules de scories, les écailles d'oxyde, les grosses bavures et autres imperfections de la surface de la pièce, tout en effectuant simultanément un traitement de tréfilage. La machine est également équipée d'un rouleau de polissage qui tourne à grande vitesse et entre en contact par friction avec la surface de la pièce, produisant un effet de tréfilage uniforme et fin. La machine est équipée d'un dépoussiéreur humide de 5,5 kW. Méthode de dépoussiérage : La poussière générée pendant le fonctionnement est efficacement extraite par l'orifice de dépoussiérage, ce qui élimine le risque d'explosion de poussière et maintient la propreté interne de l'équipement. Système de commande numérique Le système CNC est un composant clé de la machine d'ébavurage des métaux CNC, responsable de l'affichage et du contrôle centralisés de tous les paramètres opérationnels pendant le processus d'ébavurage, améliorant ainsi l'efficacité et la précision de l'usinage. Il fournit non seulement un retour d'information en temps réel, mais permet également aux opérateurs de procéder à des ajustements précis des paramètres en fonction des besoins pour garantir la qualité de la pièce. Postes de travail : R+P+R+T (bande large + brosses à rouleaux + bande large + rouleau de polissage) La série MRPRT associe une bande abrasive large, un poste de travail à brosses roulantes, une autre bande abrasive large et un poste de polissage. La largeur de la plate-forme détermine la taille de la bande et le nombre/diamètre des brosses roulantes, tandis que la bande transporteuse à fixation magnétique maintient les pièces en place en toute sécurité. Consommables abrasifs

• Bande abrasive: Outil de meulage utilisé pour le traitement de surface des métaux. Après un traitement spécial, elle forme une structure en forme de bande et convient à divers processus tels que le meulage, l'ébavurage, le polissage, la finition et le brossage. La bande de sable élimine l'excès de matière par friction avec la surface de la pièce, améliorant ainsi la qualité de la surface et l'apparence de la pièce.
• Brosse roulante: Un outil de traitement des métaux et de traitement de surface utilisé dans des processus tels que l'ébavurage, l'arrondi des bords, l'étirage de la surface, le nettoyage, l'élimination des couches d'oxyde et des taches d'huile. Le principe de fonctionnement implique l'utilisation de brosses rotatives qui entrent en contact avec la surface de la pièce pour obtenir des effets d'ébavurage, d'arrondissement des bords et de finition de la surface.
• Rouleau de polissage: Il fonctionne en appliquant un mouvement de rotation avec une pression contrôlée, en utilisant des matériaux abrasifs spécialisés pour éliminer les fines imperfections de la surface et améliorer l'aspect général de la pièce. Ces rouleaux assurent un polissage uniforme sur de grandes surfaces, offrant une grande précision et des résultats constants, essentiels pour les industries exigeant des finitions de haute qualité, telles que la fabrication d'automobiles et d'appareils électroménagers.

Comparaison des pièces à ébavurer avant et après l'enlèvement

• Avant l'ébavurage: Les bords rugueux et les bavures tranchantes de la pièce affectent la précision de l'assemblage. Il peut y avoir une couche d'oxyde et de légères inégalités sur la surface, ce qui peut affecter le traitement ultérieur ou l'adhérence du revêtement.
• Après l'ébavurage: Les bords lisses sans bavures améliorent la sécurité du produit. Après avoir été polie ou brossée, la surface du métal devient plus exquise et plus belle. Après l'ébavurage, la précision dimensionnelle est améliorée pour garantir une meilleure qualité d'assemblage. L'élimination de la couche d'oxyde est bénéfique pour les processus ultérieurs tels que le soudage, la peinture et la galvanoplastie, améliorant l'adhérence et la durabilité du revêtement.

Structure optionnelle

• 1+6+1+1
• 1+4+1+1

Plus d'outils en option

• Station R - Ébavurage avec bande large
• Station P - Arrondi des bords avec brosses rotatives
• Station T - Polissage avec disque de polissage
• Station H - Élimination des scories lourdes avec marteaux à disque

Spécifications techniques Sélection de la largeur de traitement de l'équipement : 450/800/1000/1300/1600mm Surface large de l'établi : 800 mm Épaisseur de traitement : 1 à 90 mm Taille minimale de traitement : 50*50*0,5mm (plaque non perforée) Vitesse d'alimentation : 1-7m/min (conversion de fréquence réglable) Vitesse de la bande : 2,2-11m/min Vitesse de la brosse à rouleau : 6-19m/min Vitesse de rotation : 4-12m/min Puissance maximale : Vitesse constante Tension nominale : 43.85kW (hors dépoussiéreur) Pression atmosphérique : 380V/3P/50HZ Taille de la bande de sable : 0.6-0.8Mpa Taille de la brosse à rouleau : 1900*820mm Poids de l'hôte : Environ 3500 kg Taille : 3700*1650*2200 Caractéristiques / spécifications techniques

• Machine intégrée d'ébavurage, de tréfilage et de polissage de pièces métalliques
• Multiples technologies de traitement : bandes abrasives, brosses à rouleaux, rouleaux de polissage
• Deux unités de bandes abrasives larges et une unité de rouleaux de polissage
• Dépoussiéreur humide de 5,5KW pour un dépoussiérage efficace
• Système CNC pour le contrôle opérationnel et l'ajustement des paramètres
• Postes de travail : R+P+R+T (Bande large + Brosses à rouleaux + Bande large + Rouleau de polissage)
• Structures optionnelles : 1+6+1+1, 1+4+1+1
• Largeur de traitement : 450/800/1000/1300/1600mm
• Largeur de l'établi : 800mm
• Épaisseur de traitement : 1-90mm
• Dimensions minimales de traitement : 50*50*0.5mm
• Vitesse d'alimentation : 1-7m/min (réglable)
• Vitesse de la courroie : 2.2-11m/min
• Vitesse de la brosse roulante : 6-19m/min
• Vitesse de révolution : 4-12m/min
• Tension nominale : 43,85kW (hors dépoussiéreur)
• Pression atmosphérique : 380V/3P/50HZ
• Taille de la bande sableuse : 0,6-0,8Mpa
• Taille de la brosse roulante : 1900*820mm
• Poids de l'hôte : Environ 3500kg
• Taille de la machine : 3700*1650*2200mm
