Relais statique DC CPC1343G

60 VccDIPSMD

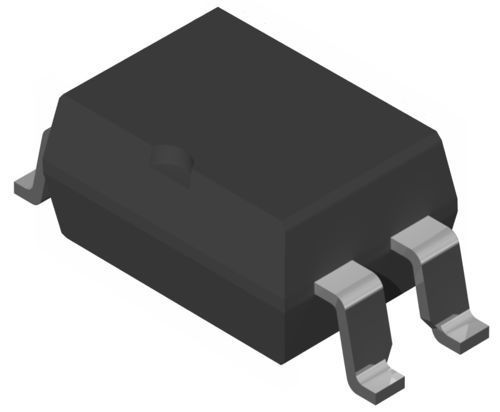

Overview Le CPC1343G est un relais à semi-conducteurs OptoMOS® offrant une commutation rapide et sans rebond dans un boîtier compact 4 broches. Il fournit un chemin à faible résistance en conduction pour charges DC, une isolation élevée et un courant de commande LED faible adapté à l’interface directe avec microcontrôleurs ou logiques.

Specifications Tension de blocage (V_P) : 60 V
Courant de charge (mA) : 900 mA en continu
Résistance à l'état passant (Ω) : 0,8 Ω
Tension d'isolation (V_RMS) : 5000 V RMS
Courant de commande d'entrée (mA) : 3 mA (I_F max)
Fuite à l'état ouvert (µA) : 1 µA
Vitesses de commutation t_on / t_off (ms) : 4 / 1
Capacité de sortie (pF) : 20 pF
Type de boîtier CI : 4 broches DIP, SMT (SOP)

Features

• Tension de blocage 60 V et capacité de charge continue 900 mA
• Température ambiante de fonctionnement −40 °C à +105 °C
• Isolation galvanique entrée/sortie 5000 V RMS
• Commutation rapide : t_on = 4 ms, t_off = 1 ms
• Faible courant de commande LED (I_F max = 3 mA) pour pilotage logique direct

Benefits

• Condense la fonctionnalité dans de petits boîtiers 4 broches ou variantes double-pôle 8 broches
• Réduit l'encombrement carte comparé aux relais plus volumineux
• Fiabilité améliorée grâce à l'absence de pièces mécaniques
• Compatible avec TTL/CMOS et sorties microcontrôleurs sans drivers supplémentaires
• Niveau d'isolation élevé adapté aux conceptions mixte-signal

Applications / Highlights

• Instrumentation et systèmes de mesure
• Équipements de test automatique (ATE)
• Équipements médicaux
• Contrôles et automatisation industriels
• Comptage et acquisition de données

Support / Product Capabilities Sans contacts mécaniques, le CPC1343G offre un fonctionnement silencieux et sans maintenance ainsi qu'une endurance de commutation supérieure à hautes températures. Sa faible R_on (0,8 Ω) et sa capacité de courant continu de 900 mA améliorent l'efficacité dans les applications de commutation DC. L'exigence de 3 mA en commande LED permet une interface directe avec les familles logiques courantes et les microcontrôleurs.

Technical specifications

• Modèle : CPC1343G
• Tension de blocage (V_P) : 60 V
• Courant de charge continu : 900 mA
• Résistance à l'état passant : 0,8 Ω
• Tension d'isolation : 5000 V RMS
• Courant de commande d'entrée (I_F max) : 3 mA
• Fuite à l'état ouvert : 1 µA
• Vitesses de commutation : t_on = 4 ms, t_off = 1 ms
• Capacité de sortie : 20 pF
• Température ambiante de fonctionnement : −40 °C à +105 °C
• Types de boîtiers CI : DIP 4 broches et SMT (SOP)
