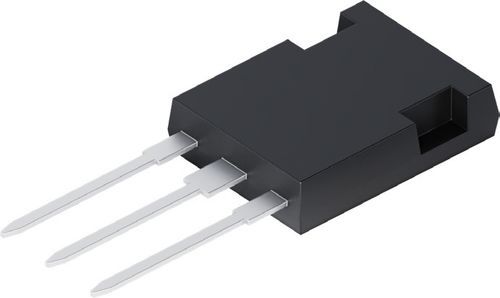

Thyristor de puissance CMA160E1600HF

Description courte
Thyristor de puissance discret — SCR standard jusqu'à 1800 V. Référence CMA160E1600HF en boîtier PLUS247, conçu pour des courants nominaux élevés et une forte capacité d'impulsion.

Spécifications techniques

• Référence : CMA160E1600HF
• Boîtier : PLUS247
• V_RRM / V_DRM : 1600 V
• Courant moyen en conduction I_TAV : 160 A (Tc = 80°C)
• Courant d'appel maximal I_TSM : 1,4 kA (Tvj = 45°C)
• dv/dt critique (dv/dt)_cr : 1000 V/µs
• Température maximale jonction‑vers‑montage T_VJM : 150 °C
• Tension de seuil V_T0 : 0,88 V
• Résistance en conduction r_T : 4,96 mΩ
• Résistances thermiques R_thJC (Thy) : 0,15 K/W ; R_thCH : 0,15 K/W
• Courant de fuite Ir < 200 µA (Tc = 25°C)
• Chute de tension maximale VT : 1,66 V (Tvj = 125°C, ITAV = 160 A)

Caractéristiques

• Classement 1600 V / 160 A en boîtier PLUS247
• Faible résistance thermique R_thJC = 0,15 K/W
• Courant de fuite réduit Ir < 200 µA à Tc = 25°C
• Excellente tenue aux surtensions ITSM = 1,4 kA
• Faible chute de tension en conduction VT = 1,66 V (Tvj = 125°C, ITAV = 160 A)

Avantages

• Capacité de courant supérieure par rapport au TO-247
• Gestion thermique simplifiée pour modules compacts
• Moindres pertes à l'état bloqué
• Robustesse améliorée face aux surtensions
• Efficacité système accrue pour la conversion d'énergie

Applications

• Démarreurs doux
• Alimentations industrielles (UPS, SMPS, convertisseurs)
• Relais à semi‑conducteurs (SSR)
• Circuits crowbar et décharge

Ressources
Datasheet et certificats RoHS / CoC disponibles pour CMA160E1600HF.
