Granulateur à couteaux C-40100-3K

à rotoren tête refroidi par airpour déchêts en matières plastiques

PRÉSENTATION

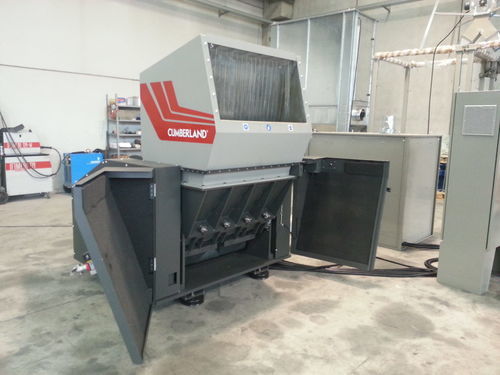

Cumberland inside. Granulateur à lame modèle C-40100-3K, insonorisé, avec trémie 510 x 1 000 mm et rotor Ø 419 mm. Conçu pour le concassage continu des matières plastiques en milieu industriel; production estimée 700–1 200 kg/h selon matériau et grille d’évacuation.

Caractéristiques

• Modèle : C-40100-3K
• Boîte de charge : 510 x 1 000 mm
• Diamètre rotor : 419 mm
• Vitesse rotor : 450 tr/min
• Moteur : 30 kW TEFC IP55 A.C., monté sur glissière réglable
• Alimentation : 380 V, 3 phases, 50 Hz
• Production estimée : 700–1 200 kg/h

Trémie

Chargement frontal ou alimentation par tapis. Trémie entièrement insonorisée avec 3 volets en polyuréthane pour réduire les fuites acoustiques et éviter le retour de matériau. Basculement manuel servo-assisté pour faciliter nettoyage et maintenance.

Chambre de coupe

Pièces assemblées par boulons et goupilles pour un remplacement rapide. Supports de palier externes afin d’éviter contamination par poussières/liquides. Deux lames fixes réversibles avec dispositif de compensation d’usure. Surfaces internes usinées pour faciliter le nettoyage. Réglage frontal des lames fixes (EasyAccess Cumberland).

Rotor

Rotor ouvert auto-refroidissant, axe central équilibré et supports de pales épais. Double angle de coupe « effet ciseaux » pour meilleure efficacité, réduction du bruit et consommation réduite. Deux disques rotatifs côte à côte limitent l’enroulement des matériaux filamenteux. Ailettes internes pour refroidissement des parois et roulements.

Logement de la lame

Rotor et carter des 3 pales en acier haute teneur en chrome/carbone avec traitement exclusif CUMBERLAND pour résistance à l’abrasion. Pales rotatives boulonnées en K110 (58 HRC).

Grille

Support de grille articulé à l’arrière avec amortisseur à gaz pour faciliter l’accès. Grilles réversibles disponibles en différentes tailles.

Cadre de base

Socle en acier épais avec supports anti-vibration de la chambre. Porte d’accès et carter moteur en matériau isolant et absorbant le son.

Déchargement

Tiroir collecteur pour raccordement au système d’aspiration, équipé de guides latéraux pour montage et nettoyage aisés.

Moteur

Moteur 30 kW TEFC IP55 A.C. monté sur glissière réglable pour tension des courroies.

Pièces d’entraînement

Rotor entraîné par volant-poulie à haute inertie. Transmission par courroies en V. Prédisposé pour un second volant. Vitesse rotor : 450 tr/min.

Sécurité

Capteur de mouvement vérifiant l’immobilité du rotor avant ouverture. Bouton d’arrêt d’urgence frontal et micros de sécurité. Relais de contrôle des systèmes de sécurité au niveau du tableau de commande. Clé pivot pour verrouillage du rotor lors du changement de pales.

Panneau électrique

Panneau de commande IP55 avec composants pour fonctionnement et protection. Démarrage étoile-triangle, commande basse tension. Alimentation 380 V – 3 phases – 50 Hz.

Prévention des accidents

Étiquettes de sécurité présentes; documentation utilisateur et maintenance fournie. Exécution conforme aux normes CE.

Estimation de la production

700–1 200 kg/h selon matériau et diamètre de la grille d’évacuation.

Caractéristiques / spécifications techniques

• Modèle : C-40100-3K
• Boîte de charge : 510 x 1 000 mm
• Diamètre rotor : 419 mm
• Vitesse rotor : 450 tr/min
• Moteur : 30 kW TEFC IP55 A.C., glissière réglable
• Alimentation : 380 V, 3 phases, 50 Hz
• Production estimée : 700–1 200 kg/h (selon matériau et grille)
• Matériau pales rotatives : K110 (58 HRC)
• Corps rotor/carter : acier haut chrome/carbone avec traitement CUMBERLAND
• Refroidissement : ailettes internes sur rotor
• Insonorisation : trémie insonorisée avec 3 volets en polyuréthane
• Déchargement : tiroir collecteur pour aspiration
• Grille : réversible, support arrière articulé avec amortisseur à gaz
• Transmission : volant/poulie haute inertie, courroies en V, prédisposition second volant
• Sécurité : capteur de mouvement, arrêt d’urgence, micros de sécurité, clé pivot
• Panneau électrique : IP55, démarrage étoile-triangle
