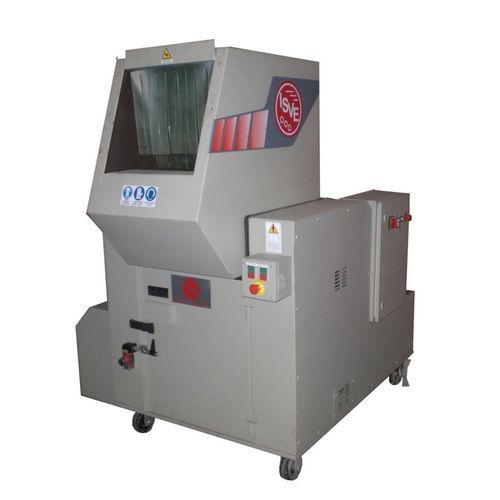

Granulateur à jonc C-3045

à couteauxà rotorpour matières plastiques

Présentation générale
Granulateur à lame C-3045 pour opérations industrielles de réduction de taille et de recyclage. Cumberland inside. Trémie insonorisée 300×450 mm et rotor Ø 250 mm conçus pour traiter des pièces volumineuses et des matériaux filamenteux.

Caractéristiques

• Trémie : Chargement frontal compatible avec convoyeur, entièrement insonorisée. Trois volets en polyuréthane limitant les fuites sonores et empêchant le retour de matériau. Basculage manuel servo-assisté avec amortisseur à gaz pour une manipulation sécurisée.
• Chambre de coupe : Construction boulonnée et goupillée pour un remplacement rapide des éléments. Supports de palier situés à l'extérieur de la chambre pour éviter contamination par poussières et liquides. Deux lames fixes réversibles montées sur sièges à compensation d'usure. Surfaces internes finement usinées pour faciliter le nettoyage. Réglage frontal des lames fixes via 'EasyAccess Cumberland'.
• Rotor : Rotor ouvert auto-refroidissant avec axe central équilibré et supports de pales robustes. Double angle de coupe à effet ciseaux pour efficacité de coupe accrue, réduction du bruit et consommation énergétique réduite. Géométrie réduisant l'effet de rebond sur éléments volumineux. Deux disques rotatifs côte à côte empêchent l'enroulement des matériaux filamenteux ; des ailettes internes favorisent le refroidissement des parois latérales et des roulements.
• Logement des lames : Rotor et carter des 3 pales rotatives en acier haute teneur chrome/carbone avec traitement exclusif CUMBERLAND pour résistance à l'abrasion. Pales rotatives boulonnées en K110 (env. 58 HRC).
• Grille : Support de grille articulé à l'arrière avec amortisseur à gaz pour faciliter entretien et nettoyage. Grilles réversibles disponibles en plusieurs tailles pour ajuster la granulométrie.
• Cadre de base : Socle en acier épais avec supports anti-vibration pour la chambre de coupe. Porte d'accès et carter moteur en matériau isolant et absorbant le son.
• Déchargement : Tiroir collecteur pour raccordement à un système d'aspiration, équipé de guides latéraux pour un montage et un nettoyage rapides.
• Moteur : 11 kW TEFC, IP55 monté sur glissière réglable pour la tension des courroies.
• Pièces d'entraînement : Rotor entraîné par un volant-poulie à haute inertie; transmission par courroies en V. Prédisposé pour un second volant. Vitesse rotor : 450 tr/min.
• Sécurité : Capteur de mouvement garantissant l'immobilité du rotor avant ouverture de la porte de service. Arrêt d'urgence frontal, micros de sécurité et relais de contrôle des systèmes de sécurité. Clé pivot pour verrouillage du rotor lors du changement de pales.
• Panneau électrique : Panneau de commande IP55 avec composants pour fonctionnement correct, démarrage étoile-triangle et commandes basse tension. Alimentation : 380 V, 3 phases, 50 Hz.
• Prévention des accidents : Fournie avec autocollants de sécurité et manuel d'utilisation et d'entretien. Exécution conforme aux normes CE.
• Estimation de la production : 250–400 kg/h selon matériaux et diamètre de grille.

Caractéristiques techniques

• Modèle : C-3045
• Trémie : 300 × 450 mm
• Diamètre rotor : 250 mm
• Vitesse rotor : 450 tr/min
• Moteur : 11 kW TEFC, IP55
• Alimentation : 380 V, 3 phases, 50 Hz
• Transmission : courroies en V; rotor entraîné par volant-poulie haute inertie; préparé pour second volant
• Pales rotatives : acier K110, env. 58 HRC; boulonnées
• Chambre de coupe : construction boulonnée/goupillée; support de palier externe
• Réduction du bruit : trémie insonorisée; matériaux absorbants sur porte d'accès et carter moteur; 3 volets en polyuréthane
• Déchargement : tiroir collecteur pour aspiration
• Sécurité : capteur mouvement, arrêt d'urgence, micros de sécurité, clé pivot
• Production estimée : 250–400 kg/h (selon matériau et grille)
• Conformité : CE
