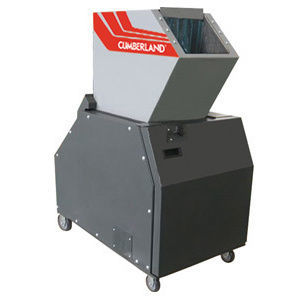

Granulateur à rotor C-2545

à couteauxpour matières plastiquespour la plasturgie

Aperçu
Granulateur à couteaux industriel modèle C-2545 conçu pour la réduction de taille des matières plastiques et autres matériaux. Cumberland inside. Trémie insonorisée 300×450 mm avec rotor de 250 mm de diamètre ; construction adaptée à la production continue.

Caractéristiques
Granulateur à couteaux C-2545 avec chambre de coupe à accès facile, lames réversibles et composants modulaires pour une maintenance rapide.

Trémie
Trémie de chargement frontale entièrement insonorisée. Deux clapets en polyuréthane réduisent les fuites sonores et empêchent le retour de matière depuis la chambre de coupe. Système d’inclinaison manuel servo-assisté avec amortisseur à gaz pour une ouverture contrôlée.

Chambre de coupe
Chambre de coupe assemblée avec éléments boulonnés et goupillés pour permettre un remplacement rapide des pièces d’usure. Supports de roulements situés à l’extérieur de la chambre pour éviter toute contamination. Deux lames fixes réversibles montées sur sièges à compensation d’usure. Surfaces internes usinées avec précision pour faciliter le nettoyage. Système de réglage frontal des lames fixes : EasyAccess Cumberland.

Rotor
Rotor ouvert auto-refroidissant avec axe central équilibré et supports de lames renforcés. Système à double angle de coupe produisant un effet « ciseaux » pour une meilleure efficacité de coupe, une réduction du bruit et une consommation énergétique moindre. Rotor équipé de deux disques latéraux pour prévenir l’enroulement des matériaux filamenteux. Ailettes internes assurant le refroidissement des parois latérales et des roulements.

Carénage des lames
Rotor et carénage des trois lames rotatives en acier à haute teneur en chrome et carbone, traités par Cumberland pour une forte résistance à l’abrasion. Lames rotatives boulonnées avec vis haute résistance, en K110 (58 HRC).

Grille
Support de grille à charnière arrière pour faciliter le nettoyage et la maintenance. Grilles réversibles disponibles en plusieurs diamètres de sortie pour ajuster la taille du produit.

Châssis
Châssis en acier épais avec supports antivibratoires pour la chambre de coupe. Porte d’accès et carter moteur en matériaux isolants et absorbants pour réduire la transmission du bruit.

Vidange
Tiroir collecteur conçu pour la connexion à un système d’aspiration ; monté sur guides latéraux pour un assemblage et un nettoyage aisés.

Moteur
Moteur 7,5 kW TEFC IP55 A.C. monté sur une glissière réglable pour le tendeur de courroie et l’alignement.

Organes d’entraînement
Rotor entraîné par un volant-poulie à haute inertie. Transmission par courroies en V. Machine préparée pour l’installation d’un second volant. Vitesse nominale du rotor : 450 rpm.

Sécurité
Capteur de mouvement garantissant l’arrêt complet du rotor avant ouverture de la porte de service. Bouton d’arrêt d’urgence frontal et micro-contact de sécurité. Relais dédié dans le tableau de commande surveillant les circuits de sécurité. Clé pivotante pour verrouiller le rotor lors du changement de lames.

Tableau électrique
Tableau de commande IP55 avec commandes basse tension et démarreur étoile-triangle. Conçu pour alimentation 380 V, 3 phases, 50 Hz.

Prévention des accidents
Machine fournie avec pictogrammes de sécurité et manuel d’utilisation et de maintenance. Exécution conforme aux exigences CE.

Production estimée
Environ 150–250 kg/h selon le matériau d’alimentation et l’ouverture de la grille.

Caractéristiques techniques

• Modèle : C-2545
• Trémie : 300 × 450 mm
• Diamètre rotor : 250 mm
• Vitesse rotor : 450 rpm
• Moteur : 7,5 kW TEFC, IP55, A.C.
• Alimentation : 380 V, 3 phases, 50 Hz
• Production estimée : 150–250 kg/h (selon matériau et grille)
• Lames : K110, dureté 58 HRC, réversibles
• Carénage lames : acier haut chrome/carbone avec traitement Cumberland
• Transmission : volant-poulie haute inertie, courroies en V ; préparé pour second volant
• Chambre de coupe : construction boulonnée/goupillée, supports de roulement externes, réglage frontal EasyAccess
• Vidange : tiroir collecteur pour connexion aspiration
• Sécurité : capteur de mouvement, arrêt d’urgence, micro-contact de sécurité, clé pivotante pour changement lames
• Tableau : IP55, démarrage étoile-triangle, commande basse tension
