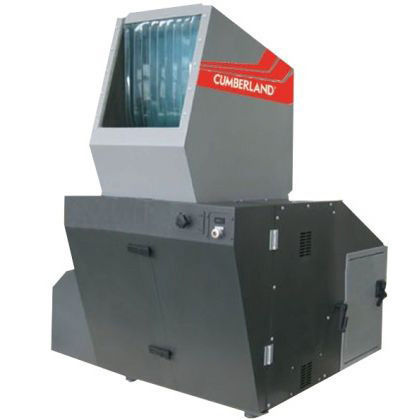

Granulateur en tête refroidi par air C-4070-3K

à rotorà secà couteaux

Présentation
CUMBERLAND inside. Granulateur à lame modèle C-4070-3K insonorisé, bouche de charge 510×700 mm et rotor diamètre 419 mm, conçu pour la réduction dimensionnelle d'éléments plastiques volumineux.

Trémie
Trémie pour chargement frontal ou intégration avec tapis convoyeur, entièrement insonorisée.

• Nr. 3 clapets en polyuréthane pour réduire les fuites sonores et éviter le retour du matériau depuis la chambre de coupe.
• Système de basculement manuel servoassisté pour faciliter le nettoyage et la maintenance.

Chambre de coupe
Conçue avec des composants fixés par boulons et goupilles pour un rétablissement rapide. Les supports de roulement sont externes à la chambre pour éviter toute contamination par poussières et liquides. Deux lames fixes réversibles montées avec dispositif de compensation d'usure. Toutes les surfaces internes sont usinées avec précision pour faciliter le nettoyage. Système d'accès frontal pour le réglage des lames fixes (« EasyAccess CUMBERLAND »).

Rotor
Rotor ouvert auto-refroidissant à axe central équilibré et supports des lames robustes. Double angle de coupe à « effet ciseaux » pour une meilleure efficacité, moins de bruit et une consommation énergétique réduite. La forme du rotor et de la chambre améliore la prise des pièces volumineuses et minimise le rebond. Rotor monté latéralement avec deux disques rotatifs pour éviter l'enroulement des matériaux filamenteux. Des ailettes internes assurent le refroidissement des parois latérales et des roulements.

Logement des lames
Rotor et logements des 3 lames rotatives en acier haute teneur chrome/carbone avec traitement anti-abrasion CUMBERLAND. Lames rotatives boulonnées avec vis haute résistance, en K110 (≈58 HRC).

Grille
Support de grille articulé à l'arrière, équipé d'un amortisseur à gaz pour faciliter nettoyage et maintenance. Grilles réversibles disponibles en plusieurs dimensions.

Châssis
Basement en acier épais avec supports antivibratoires pour la chambre de coupe. Porte d'accès et carter moteur en matériau isolant et absorbant acoustique.

Évacuation
Tiroir collecteur pour raccordement au système d'aspiration, doté de guides latéraux pour un montage et un nettoyage facilités.

Moteur
Moteur 22 kW TEFC IP55 A.C. monté sur une glissière réglable pour le tensionnement des courroies.

Éléments d'entraînement
Rotor entraîné par un volant-poulie à haute inertie. Transmission par courroies en V. Prédisposé pour l'installation d'un second volant. Vitesse du rotor : 450 rpm.

Sécurité
Un capteur de mouvement vérifie l'arrêt complet du rotor avant autorisation d'ouverture de la porte de service. Arrêt d'urgence frontal et micro-sécurité. Un relais au niveau du tableau de commande contrôle le bon fonctionnement de l'ensemble des dispositifs de sécurité. Clé pivot pour bloquer le rotor dans la position la plus pratique pour le changement des lames.

Armoire électrique
Tableau de commande IP55 complet avec tous les composants pour l'utilisation et la gestion sécurisée du granulatore. Démarrage étoile-triangle. Commande basse tension. Alimentation : 380 V — 3 phases — 50 Hz.

Prévention des accidents
Machine fournie avec pictogrammes de sécurité et manuel d'utilisation et de maintenance. Réalisation conforme aux normes CE.

Production estimée
450–700 kg/h selon les matériaux et le diamètre de la grille d'évacuation.

Caractéristiques / spécifications techniques

• Modèle : C-4070-3K
• Bouche de charge : 510 × 700 mm
• Diamètre rotor : 419 mm
• Vitesse rotor : 450 rpm
• Moteur : 22 kW TEFC IP55 A.C.
• Alimentation : 380 V — 3 phases — 50 Hz
• Matériau des lames : K110 (≈58 HRC)
• Production estimée : 450–700 kg/h (variable selon matériau et grille)
• Réduction du bruit : trémie insonorisée et clapets en polyuréthane
• Traitement rotor/support : acier haut chrome/carbone avec traitement anti-abrasion CUMBERLAND
• Évacuation : tiroir collecteur pour raccord aspiration
