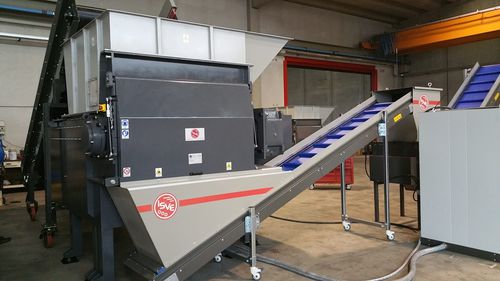

Déchiqueteur primaire MS 40-140 IT

à 1 arbrepapierplastique

Présentation
Le broyeur monoarbre MS 40-140 IT est conçu pour le traitement de grandes quantités de déchets industriels. Sa structure en acier électro-soudé et sa trémie de chargement supérieure permettent une intégration en ligne pour fonctionnement continu. Le poussoir hydraulique alimente le matériau vers un rotor porte-outils qui réalise la réduction, et des grilles interchangeables déterminent la granulométrie finale.

Caractéristiques principales

• Puissance sur rotor : 75 kW (100 CV)
• Optionnel : 90 kW (120 CV)
• Puissance de la centrale hydraulique : 5,5 kW (7,5 CV)
• Transmission : poulies et courroies
• Nombre de rotors : 1
• Diamètre rotor : 400 mm
• Longueur rotor : 1 300 mm
• Course du poussoir : 800 mm
• Nombre d'outils réversibles : 80
• Côtés utilisables des outils : 4
• Lames fixes supérieures : 5
• Lames fixes inférieures : 5
• Vitesse moyenne du rotor : 73 tr/min
• Poids : 6 200 kg
• Productivité : env. 2,5–3,5 t/h
• Sécurité : arrêt d’urgence, système d’inversion du tiroir, accouplement hydraulique

Notice d’utilisation
Machine polyvalente de grande taille, adaptée au déchiquetage d’une large gamme de matériaux d’élimination. Peut fonctionner en continu intégrée à une ligne. Applications recommandées : pièces de bois, plastiques épais, papier, documents confidentiels, plaques extrudées, déchets caoutchouc, palettes en bois, etc.

Caractéristiques du broyeur

• Châssis en acier électro-soudé
• Logements de roulements avec étanchéité contre poussières et liquides
• Rotor épais Ø 400 mm × 1 300 mm équipé de 80 porte-outils et 80 outils anti-usure en acier allié utilisables 4 fois
• 10 contre-lames réglables (5 supérieures, 5 inférieures) en acier anti-usure
• Poussoir à entraînement hydraulique, course utile 800 mm, 2 vérins de poussée
• Groupe hydraulique avec pompe à engrenages et radiateur de refroidissement d’huile
• Transmission par poulies et courroies pour protéger les organes mécaniques des vibrations du rotor
• Accouplement hydraulique entre moteur et groupe réducteur
• 1 moteur multi-tension/multi-fréquence 75 kW classe d’efficacité IE3 et 1 moteur 5,5 kW pour la centrale hydraulique
• Chambre de coupe : 1 300 × 1 300 mm
• Trémie en tôle électro-soudée pour chargement par le haut
• Grille interchangeable pour définir la granulométrie
• Système de déchargement : à définir selon installation

Caractéristiques du système de contrôle

• Tableau électrique conforme aux normes CE, avec limiteur de couple inversant le sens du rotor en cas de surcharge
• PLC SIEMENS S7-1200 pour commande des périphériques
• Écran tactile couleur 6" pour réglages des paramètres
• Logiciel d’auto-réglage « AUTO TUNING ISVE »
• Logiciel prêt pour commande des systèmes de chargement, du broyeur et de l’extraction
• Fonctions d’arrêt d’urgence et de sécurité
• ISVE MAINTENANCE PROGRAM : alertes de maintenance programmée
• Prédisposition pour télé-assistance et SAFETY SERVER CONNECTION ISVE (supervision temps réel)
• Exécution aux normes CE

Accessoires

• ISVE Server Connect : connexion Internet pour monitoring à distance, réglage des paramètres et mises à jour
• Grilles interchangeables (Ø 14, 16, 20, 25, 30, 35 mm)
• Tiroir raccordable à un système d’aspiration
• Système de refroidissement du rotor
• Revêtement anti-usure pour rotor

Accessoires spécifiques pour le broyage de câbles électriques

• Plaque de protection du rotor (évite les surcharges lors du chargement de mèches)
• Logiciel d’arrêt du broyeur en cas de surcharge du système de séparation/raffineur

Spécifications techniques

• Modèle : MS 40-140 IT
• Puissance rotor : 75 kW (option 90 kW)
• Puissance centrale hydraulique : 5,5 kW
• Transmission : poulies et courroies
• Nombre de rotors : 1
• Rotor Ø × longueur : 400 mm × 1 300 mm
• Course du poussoir : 800 mm (2 vérins)
• Outils : 80 outils réversibles, 4 côtés utilisables
• Contre-lames : 10 réglables (5 sup./5 inf.)
• Vitesse rotor : env. 73 tr/min
• Poids : 6 200 kg
• Production : env. 2,5–3,5 t/h
• Chambre de coupe : 1 300 × 1 300 mm
• Grilles disponibles : Ø 14, 16, 20, 25, 30, 35 mm
• Sécurité et contrôle : SIEMENS S7-1200, écran 6", AUTO TUNING ISVE
• Normes : CE
