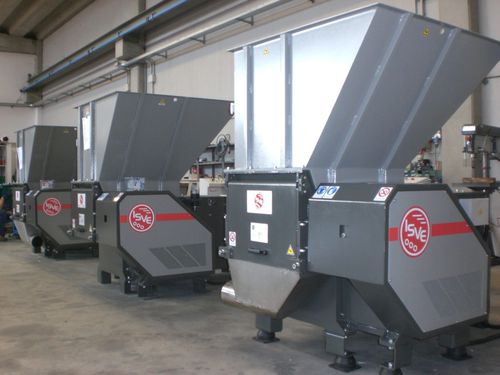

Déchiqueteur primaire MS 22-60

à 1 arbrepapierde pneus

Description
Le déchiqueteur monoarbre MS 22-60 est conçu pour le broyage de déchets industriels à forte consistance. Un poussoir hydraulique alimente le matériau vers un rotor porte-outils pour réduction de taille. Des grilles interchangeables permettent de sélectionner la granulométrie finale (14–35 mm).

Caractéristiques principales:

• Puissance rotor: 18,5 kW (25 HP)
• Puissance centrale hydraulique: 2,2 kW (3 HP)
• Transmission: par courroies
• Nombre de rotors: 1
• Ø rotor: 220 mm
• Longueur rotor: 600 mm
• Outils réversibles: 27 (4 côtés utilisables)
• Vitesse rotor: env. 85 tr/min
• Chambre de coupe: 600 x 700 mm
• Course utile du poussoir: 500 mm
• Poids approximatif: 1 800 kg
• Production indicative: 200–400 kg/h
• Sécurité: arrêt d'urgence, système d'inversion du tiroir

Notice d'utilisation
Adapté pour un fonctionnement en ligne ou autonome dans les lignes de recyclage et de traitement des déchets. Recommandé pour morceaux de bois, plastiques épais, papier, documents confidentiels, feuilles extrudées et petits pneumatiques.

Construction du déchiqueteur

• Châssis en acier soudé
• Logements de paliers avec étanchéité contre poussières et liquides
• Rotor épais Ø220 mm × 600 mm avec 23 plaques porte-outils et 27 outils réversibles en acier allié anti-usure
• 2 contre-lames réglables (supérieure et inférieure) en acier anti-usure
• Poussoir à entraînement hydraulique avec course utile de 500 mm
• Centrale hydraulique intégrée
• Système poulies et courroies pour limiter les efforts mécaniques dus aux vibrations du rotor
• Moteur principal multi-tension/multi-fréquence 18,5 kW (classe EFFICIENCY PREMIUM IE3) et moteur 2,2 kW pour la centrale hydraulique
• Trémie de chargement par le haut en tôle soudée
• Grilles interchangeables déterminant la granulométrie du broyat

Système de contrôle

• Armoire électrique conforme aux normes CE avec limiteur de couple inversant le sens du rotor en cas de surcharge
• Module interne principal (LOGO SIEMENS) pour le pilotage des périphériques
• Fonctions d'arrêt d'urgence pour la sécurité
• Exécution conforme aux normes CE

Accessoires

• Grilles interchangeables (Ø 14, 16, 20, 25, 30, 35 mm)
• Tiroir raccordable à un système d'aspiration (sortie Ø160 mm)
• Tiroir de collecte équipé de 4 roues pivotantes, fenêtre d'inspection plexiglas, boutons de fixation et micro-sécurité
• Fermeture supérieure de trémie avec fenêtre latérale et joints en caoutchouc pour éviter les fuites lors du broyage
• Système de refroidissement du rotor

Accessoires spécifiques pour fraisage de câbles électriques

• Plaque de protection du rotor (évite les surcharges lors du chargement de matériaux en écheveau)
• Logiciel d'arrêt du broyeur en cas de surcharge du système de séparation/raffineur

Caractéristiques / spécifications techniques

• Modèle: MS 22-60 IT
• Puissance rotor: 18,5 kW (25 HP)
• Puissance centrale hydraulique: 2,2 kW
• Transmission: courroies/poulies
• Ø rotor: 220 mm
• Longueur rotor: 600 mm
• Outils: 27 outils réversibles (4 côtés utilisables)
• Vitesse rotor: env. 85 tr/min
• Chambre de coupe: 600 x 700 mm
• Course poussoir: 500 mm
• Classe d'efficacité moteur: PREMIUM (IE3)
• Poids: env. 1 800 kg
• Production: 200–400 kg/h ( selon matériau )
• Diamètres de tamis disponibles: 14, 16, 20, 25, 30, 35 mm
