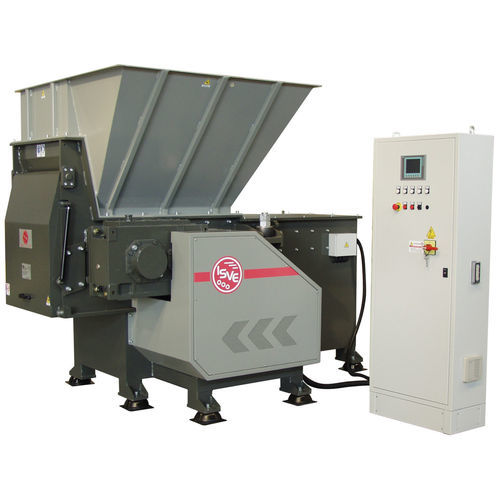

Déchiqueteur primaire MS 40-80 IT

à 1 arbrepapierplastique

Présentation
Le broyeur monoarbre industriel MS 40-80 IT est conçu pour le traitement continu de grandes quantités de déchets industriels. Sa structure électro-soudée et ses composants renforcés permettent un usage soutenu en installation intégrée ou autonome. Un poussoir hydraulique alimente le rotor porte-outils qui réduit la matière; des grilles interchangeables définissent la granulométrie finale.

Caractéristiques principales:

• Puissance installée sur le rotor : 37 kW (50 HP)
• Puissance de la centrale hydraulique : 4 kW (5,4 HP)
• Transmission : poulies et courroies
• Nombre de rotors : 1
• Diamètre rotor : 400 mm
• Longueur rotor : 700 mm
• Course du poussoir : 800 mm (hydraulique)
• Outils réversibles : 44 (4 faces utilisables)
• Lames fixes supérieures : 3
• Lames fixes inférieures : 3
• Vitesse moyenne du rotor : 73 tr/min
• Poids : 4.460 kg
• Capacité de production : 800–1.200 kg/h (indicatif)
• Dispositifs de sécurité : arrêt d’urgence, inversion du tiroir

Recommandations d'utilisation
Déchiqueteur de grand format, polyvalent, adapté aux chutes de bois, plastiques épais, papiers, documents confidentiels, plaques extrudées, caoutchouc et autres déchets industriels. Conçu pour une intégration en ligne pour fonctionnement continu.

Construction du déchiqueteur

• Châssis en acier électro-soudé monté sur pattes antivibrations
• Logements de roulements à rouleaux avec étanchéité contre poussières et liquides
• Rotor épais Ø 400 mm × 700 mm équipé de 44 plaquettes porte-outils et de 44 outils anti-usure réversibles
• Six contre-lames réglables (3 supérieures, 3 inférieures) en acier anti-usure fortement allié
• Poussoir à entraînement hydraulique avec 800 mm de course utile
• Unité hydraulique avec pompe à engrenages et refroidisseur d’huile; composants de première maison nationale
• Transmission par poulies et courroies pour limiter les dommages mécaniques dus aux vibrations
• Un moteur multi-tension, multi-fréquence de 37 kW (classe IE3) pour le rotor et un moteur de 4 kW pour l’unité hydraulique
• Chambre de coupe : 700 × 1250 mm
• Trémie en tôle électro-soudée pour chargement par le haut
• Grille interchangeable pour définir la granulométrie du broyat
• Système d’évacuation : à définir

Système de contrôle

• Tableau électrique conforme aux normes CE avec limiteur de couple inversant le rotor en cas de surcharge
• PLC SIEMENS S7-1200 pour la gestion des périphériques
• Écran tactile couleur 6" pour le réglage des paramètres
• Logiciel d’auto-réglage : « AUTO TUNING ISVE »
• Logiciel prévu pour piloter le dispositif de chargement, le broyeur et l’installation d’aspiration
• Fonctions d’arrêt d’urgence et de sécurité
• ISVE MAINTENANCE PROGRAM : alertes d’entretien programmées
• Prédisposition pour télé-assistance et « SAFETY SERVER CONNECTION ISVE » (supervision en temps réel)
• Exécution conforme aux normes CE.

Accessoires

• ISVE Server Connect : surveillance à distance et réglage des paramètres via serveur ISVE
• Grilles interchangeables (Ø 14, 16, 20, 25, 30, 35 mm)
• Tiroir raccordable aux systèmes d’aspiration
• Fermeture supérieure de trémie avec fenêtre latérale et joints en caoutchouc pour limiter les fuites
• Système de refroidissement du rotor
• Revêtement anti-usure pour rotor

Accessoires spécifiques pour le meulage de câbles électriques

• Plaque de protection du rotor pour prévenir les surcharges lors du chargement de matériaux en écheveau
• Logiciel d’arrêt en cas de surcharge du système de séparation/raffineur

Caractéristiques techniques

• Modèle : MS 40-80 IT (MODÈLE 2022)
• Puissance rotor : 37 kW (50 HP)
• Puissance centrale hydraulique : 4 kW
• Transmission : poulies et courroies
• Rotor : Ø 400 mm, longueur 700 mm, 44 outils réversibles (4 faces utilisables)
• Contre-lames : 6 réglables (3 supérieures, 3 inférieures)
• Course poussoir : 800 mm (hydraulique)
• Chambre de coupe : 700 × 1250 mm
• Vitesse moyenne rotor : 73 tr/min
• Poids : 4.460 kg
• Production : 800–1.200 kg/h (indicatif)
• Normes : CE
• Contrôle : PLC SIEMENS S7-1200, écran tactile 6", AUTO TUNING ISVE, ISVE MAINTENANCE PROGRAM, prédisposition télé-assistance
