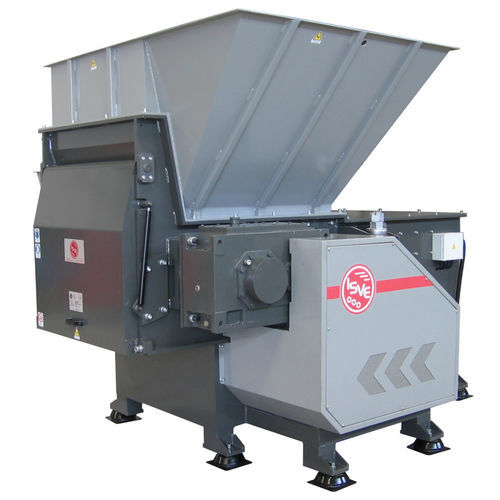

Déchiqueteur primaire MS 40-100 IT

à 1 arbrepapierpour câbles

Description
Le broyeur mono-arbre MS 40-100 IT est conçu pour le traitement industriel continu de fortes quantités de déchets et de rebuts. Un tiroir poussoir actionné hydrauliquement alimente le matériau vers un rotor port-outils qui réduit la taille par cisaillement et impact. Une grille interchangeable permet de définir la granulométrie finale. La structure soudée et la transmission par courroies limitent les sollicitations mécaniques pour un usage intensif.

Caractéristiques principales

• Puissance rotor : 45 kW (60 HP)
• Puissance unité hydraulique : 4 kW (≈5,4 HP)
• Transmission : par courroies
• Nombre de rotors : 1
• Diamètre rotor : 400 mm
• Longueur rotor : 900 mm
• Course du poussoir (utile) : 800 mm
• Outillages réversibles : 52 (4 faces utilisables)
• Contre-lames fixes supérieures : 3
• Contre-lames fixes inférieures : 3
• Vitesse moyenne rotor : 73 tr/min
• Poids : 4 620 kg
• Capacité de production : env. 1–1,5 t/h
• Dispositifs de sécurité : arrêt d'urgence, inversion du tiroir

Applications recommandées
Convient pour le broyage d'un large éventail de matériaux en ligne industrielle : chutes de bois, pièces plastiques épaisses, papier et documents confidentiels, tôles extrudées, déchets de caoutchouc, câbles électriques (avec accessoires spécifiques) et autres rebuts volumineux.

Construction du broyeur

• Châssis en acier soudé conçu pour des charges élevées
• Supports de roulements à rouleaux avec étanchéité contre poussières et liquides
• Rotor épais Ø400 mm × 900 mm équipé de 52 plateaux porte-outils et 52 outils anti-usure haut alliés (4 faces utilisables)
• Six contre-lames réglables (3 supérieures, 3 inférieures) en acier anti-usure
• Tiroir poussoir actionné hydrauliquement avec 800 mm de course utile
• Groupe hydraulique avec pompe à engrenages et radiateur de refroidissement d'huile
• Transmission par poulies et courroies pour isoler les organes mécaniques des vibrations du rotor
• Moteur principal multi-tension/multi-fréquence 45 kW (IE3) et moteur 4 kW pour l'unité hydraulique
• Chambre de coupe : 900 × 1250 mm
• Trémie en tôle soudée pour chargement par le dessus
• Grille interchangeable pour déterminer la taille du broyat
• Système d'évacuation : selon configuration

Système de commande

• Armoire électrique conforme aux normes CEE avec limiteur de couple inversant le sens de rotation en cas de surcharge
• PLC SIEMENS S7-1200 pour le contrôle des périphériques
• Écran tactile couleur 6 pouces pour la régulation des paramètres
• Logiciel d'auto-régulation : AUTO TUNING ISVE
• Logiciel prêt pour piloter le système de chargement, le broyeur et l'aspiration
• Fonctions d'arrêt d'urgence et d'arrêt de l'installation
• ISVE MAINTENANCE PROGRAM : alertes de maintenance affichées
• Prédisposition pour assistance à distance et SAFETY SERVER CONNECTION ISVE (supervision en temps réel)
• Exécution selon normes CE

Accessoires

• ISVE Server Connect : surveillance à distance et réglage/maJ des paramètres via connexion Internet
• Cribles interchangeables (Ø : 14, 16, 20, 25, 30, 35 mm)
• Tiroir compatible avec système d'aspiration
• Fermeture de la trémie supérieure avec fenêtre latérale et bandes en caoutchouc pour éviter les fuites
• Système de refroidissement du rotor
• Revêtement anti-usure pour rotor

Accessoires spécifiques pour le broyage de câbles électriques

• Plaque de protection du rotor pour éviter la surcharge lors du chargement de mèches
• Logiciel d'arrêt du broyeur en cas de surcharge du système de séparation ou du moulin affinez

Caractéristiques techniques

• Modèle : MS 40-100 IT (VERSION 2022)
• Puissance rotor : 45 kW (60 HP)
• Puissance unité hydraulique : 4 kW
• Transmission : transmission par courroies
• Diamètre rotor : 400 mm
• Longueur rotor : 900 mm
• Course poussoir : 800 mm
• Outillages réversibles : 52 (4 faces utilisables)
• Lames fixes : sup. 3 / inf. 3
• Vitesse rotor (moyenne) : 73 tr/min
• Chambre de coupe : 900 × 1250 mm
• Poids : 4 620 kg
• Production : env. 1–1,5 t/h
• Normes : CE
