Amortisseur de pulsations en ligne

en acier inoxydableen acierpour pompe

Présentation

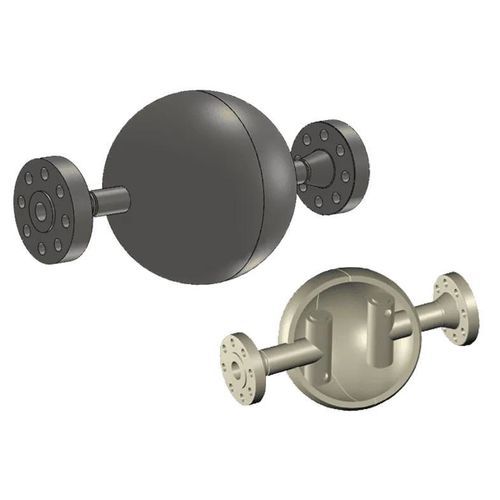

L'amortisseur de pulsations IMI Fluid Kinetics est un dispositif en ligne destiné à être installé au refoulement des pompes volumétriques. Il réduit les pulsations de refoulement jusqu'à 70 % en générant une masse de fluide rotative à l'intérieur d'une coque sphérique, stabilisant l'écoulement et diminuant les oscillations du système. L'unité ne comporte pas de pièces mobiles ou remplaçables et ne nécessite pas d'entretien. Disponible en acier carbone ou inoxydable, avec corps droit ou à 90° et plusieurs options de brides pour une installation simplifiée.

Caractéristiques principales

• Contrôle des pulsations en ligne installé au refoulement de la pompe
• Conception interne à coque sphérique créant une masse de fluide rotative pour atténuer les pulsations
• Réduction des pulsations de pression jusqu'à 70 % pour protéger les équipements aval
• Pas de pièces mobiles ou remplaçables — zéro maintenance
• Buses pré-étiquetées pour une installation simplifiée
• Options de raccordement par bride (Bride RF standard ; autres brides sur demande)
• Construction en acier carbone ou acier inoxydable pour corps et déflecteur
• Configurations de corps : droit ou à 90°
• Normes applicables : ANSI Classe 150–2500 ; ASME B31.1 / B31.3 / Section VIII Div. 1
• Capacité thermique : -48 °C à 343 °C (la page fait également référence à -50 °C à 343 °C)
• Atténuation des pulsations jusqu'à 70 %

Applications / Avantages

• Protège les tuyauteries, vannes et instruments en aval des contraintes liées aux pulsations
• Améliore les performances et la fiabilité de la pompe et du système
• Réduit les coûts sur le cycle de vie en supprimant l'entretien et les pièces mobiles

Spécifications

• Types de fluide : Liquide ; Eau
• Raccords : Bride RF standard
• Matériaux : Acier carbone ; Acier inoxydable
• Type de corps : Passage droit ; 90 degrés
• Codes de conception : ASME B31.3 ; ASME Section VIII Division 1
• Limites de température (°C) : -48 à 343
• Classe ASME maximale : 2500
• Certification : CRN
