Accessoire de tuyauterie à souder MOP/MOP-F

Présentation
La plaque déflectrice MOP/MOP-F est un dispositif passif en ligne installé en aval des vannes vapeur pour réduire la vitesse d'écoulement et atténuer bruit et vibrations. Conçue pour dérivation turbine, évents et autres applications vapeur à haute vitesse, la conception limite la vitesse sonique conformément à la norme IEC 60534-8-3. L'installation d'une plaque déflectrice plutôt que le surdimensionnement de la vanne permet des conceptions d'ensembles plus compactes et économiques. Disponible en corps passage droit avec plaque de type corn (MOP) ou plate (MOP-F), compatible avec les raccords BWE standard. IMI applique cette solution dans les réseaux vapeur depuis 1980.

Avantages clés

• Réduit la vitesse de sortie de vapeur pour minimiser le bruit acoustique et les vibrations en aval des vannes de régulation.
• Élimine le besoin de surdimensionner la vanne dans les applications à forte chute de pression, facilitant des conceptions d'installations plus compactes.
• Solution industrielle éprouvée avec un historique opérationnel étendu et respect des normes internationales.

Caractéristiques principales

• Application : dérivation turbine, évents et systèmes vapeur.
• Plaque en ligne, corps passage droit.
• Normes : IEC 60534-8-3 ; conformité ASME B31.1.
• Options de plaque : plaque corn (MOP) ou plaque plate (MOP-F).
• Raccords : BWE standard.
• Tailles : 6" à 32" standard ; 34"+ sur demande.
• Matériaux : acier carbone ; Chrome-moly.
• Fluide : vapeur (autres fluides sur demande).

Forme et fonction du produit

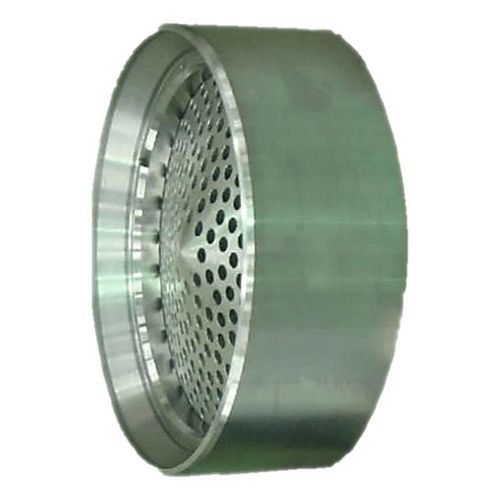

L'appareil est un ensemble cylindrique métallique comportant une plaque perforée interne. Installé en aval d'une vanne de régulation, il réduit la vitesse de sortie et coupe les chemins acoustiques pour atténuer bruit et vibrations dans les systèmes vapeur haute pression. Conçu pour les environnements industriels et compatible avec les raccords BWE standards. IMI propose un support technique pour la sélection et l'intégration.

Caractéristiques / spécifications techniques

• Type de fluide : vapeur.
• Raccords : BWE standard.
• Matériaux : acier carbone ; acier Chrome-moly.
• Type de corps : passage droit.
• Codes de conception : ASME B31.1 ; IEC 60534-8-3.
• Limites de température (°C) : 0 à 400.
• Tailles : 6" à 32" standard (34"+ spécial).
• Types de plaque : Corn (MOP) ou Plate (MOP-F).
